3月31日下午，重庆市勘察设计协会在重庆君豪大饭店成功举办 “第七届建筑信息模型（BIM）应用竞赛颁奖暨获奖作品展示会”。重庆市住房和城乡建设委员会相关部门领导及重庆市勘察设计协会相关领导莅临现场并致辞。会上表彰并展示了获奖作品、数智工匠及优秀组织单位，部分获奖作品案例进行了分享，同时大会还邀请了行业BIM专家就BIM技术最新前沿领域及行业发展趋势开展了专题学术报告。
筑云科技现场展示
荣誉/案例分享
企业组软件研发类二等奖-飞椽工程零代码开发平台
零代码是一种工具，无需手动编写任何代码，只需拖放现成的构件块，即可构建软件、WEB应用程序等。飞椽云在零代码特性的基础上，结合工程行业的特点，融入工程行业的规范规则，最大程度的提供行业通用的工具和模板，在此基础上进一步提升了零代码平台对于工程行业的适用性。飞椽云专注于深耕行业高效率零代码开发平台，提升工程建设企业的数字化转型效率。
网页端体验链接：飞椽云-泛工程零代码开发平台
手机端体验二维码：
企业组房屋建筑类施工阶段二等奖-濮阳医专附属医院项目施工全过程BIM技术应用
参赛单位：
重庆市筑云科技有限责任公司
濮阳市健康产业投资运营有限公司
云南省建设投资控股集团有限公司
濮阳医专附属医院项目位于河南省濮阳市华龙区，工程建筑面积150880㎡。项目作为濮阳市第一个BIM施工全过程应用的项目，我司提供了BIM+智慧工地全过程咨询服务，全面采用BIM+创新型智慧工地建设的精细化管理模式。
项目应用点：
- BIM施工深化设计及方案论证：BIM辅助施工方案论证、二次结构深化设计、机电管线深化设计、综合支吊架深化设计、BIM精装管线综合应用等。
- BIM与项目施工深度融合：三维场地布置、BIM-4D虚拟建造、施工工艺模拟、工程量提取、BIM+AR施工交底应用、BIM+VR/AR方案评审等。

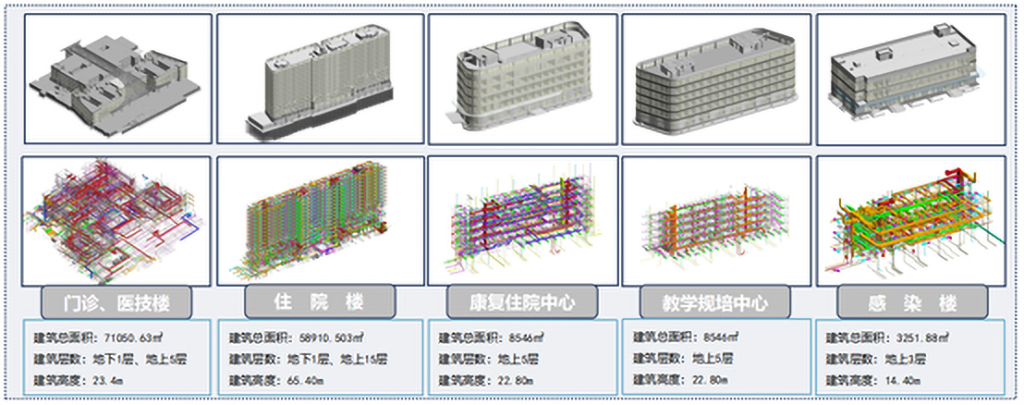

BIM全专业模型搭建
由项目BIM技术负责人编制建模方案及样板，各专业人员通过建模方案及样板，按照各单体→土建（建筑、结构）、钢结构、幕墙、装饰装修进行全专业BIM模型创建，通过Revit链接方式进行整合。
重点BIM技术应用（部分）
4D虚拟建造

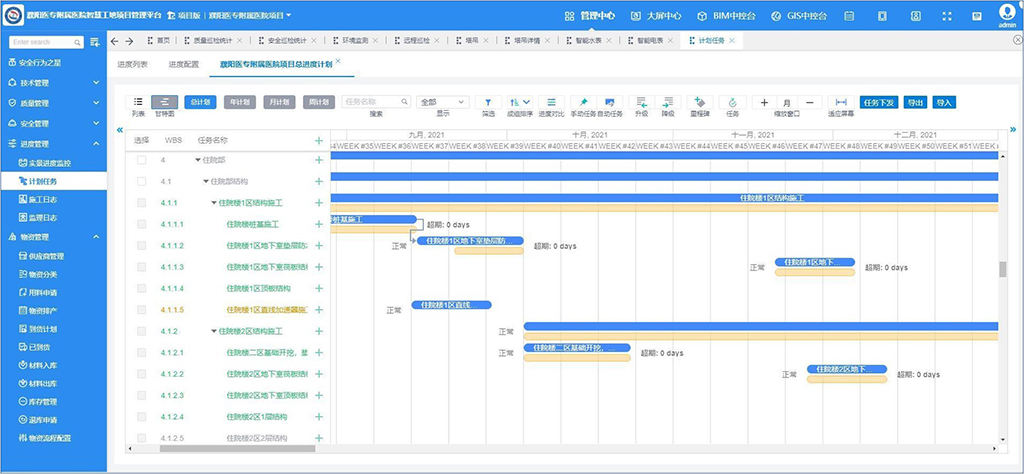

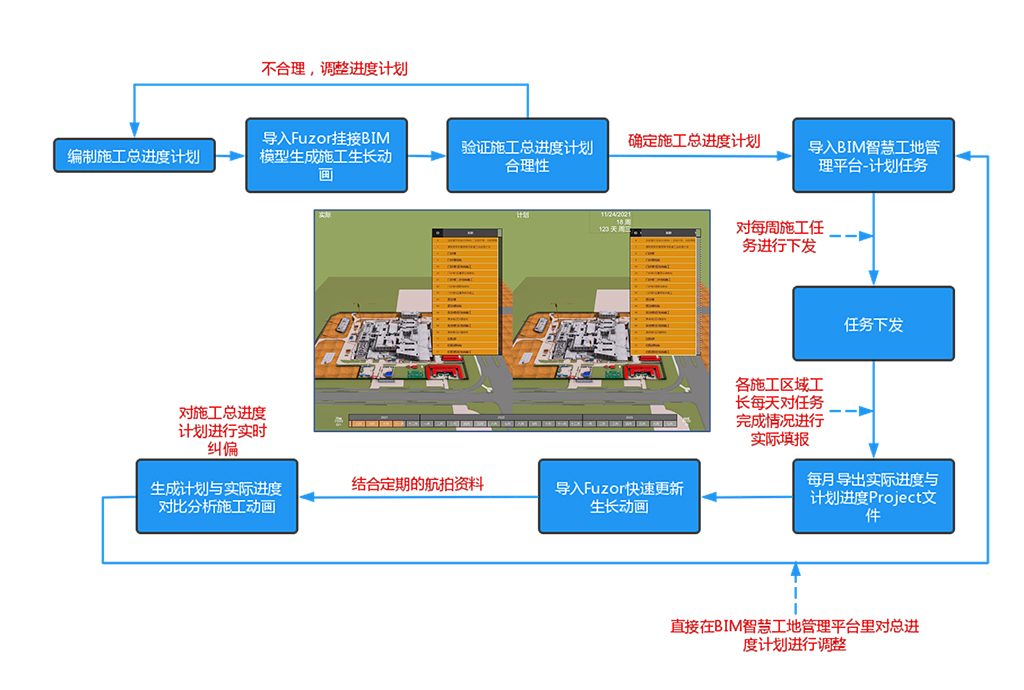

项目运用Fuzor4D虚拟建造技术+智慧工地管理平台的双结合模式，可快速高效生成可视化施工动画，复核计划与实际施工的差异，分析原因，及时调整总控计划并同步更新BIM4D虚拟建造，同时调整资源配置，实现对项目进度的合理控制与优化。

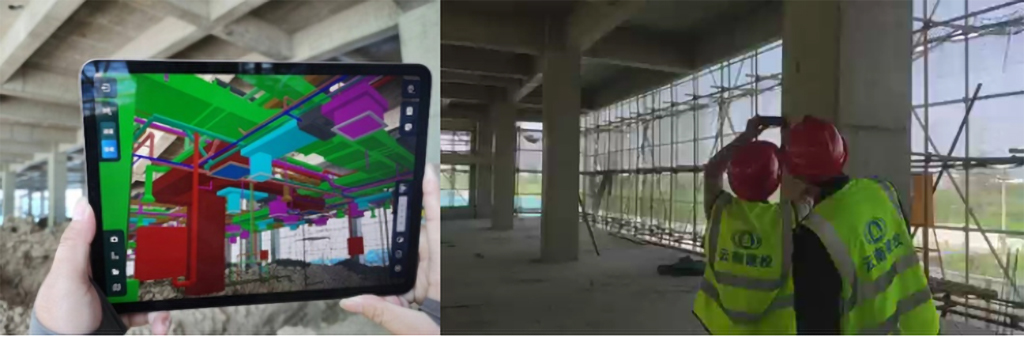

BIM+AR施工交底应用

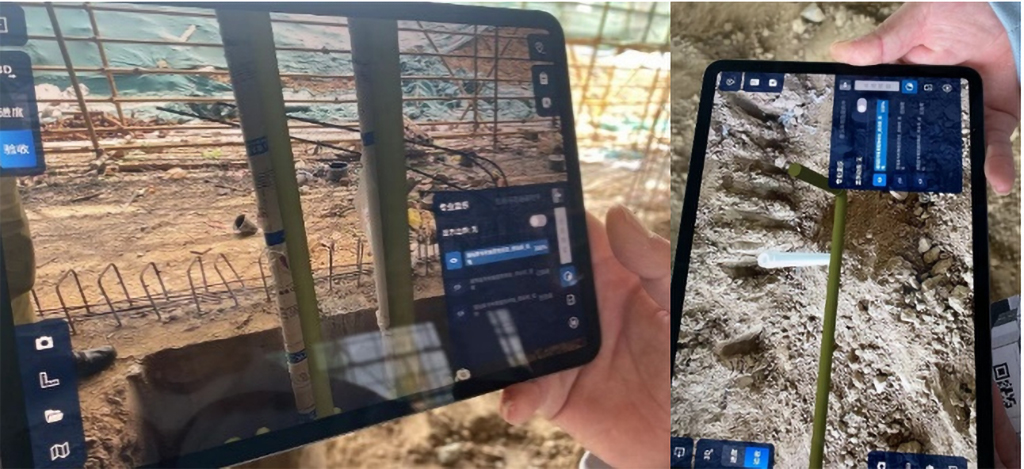

预埋管线回填前校核：预埋管线验收、模型偏差校核；排布走向、管径尺寸、深度校核、开挖前放线指导；预埋管线位置、走向、管径、附件、地漏位置等等验收比对；预埋工程偏差存证，记录，调整竣工模型。

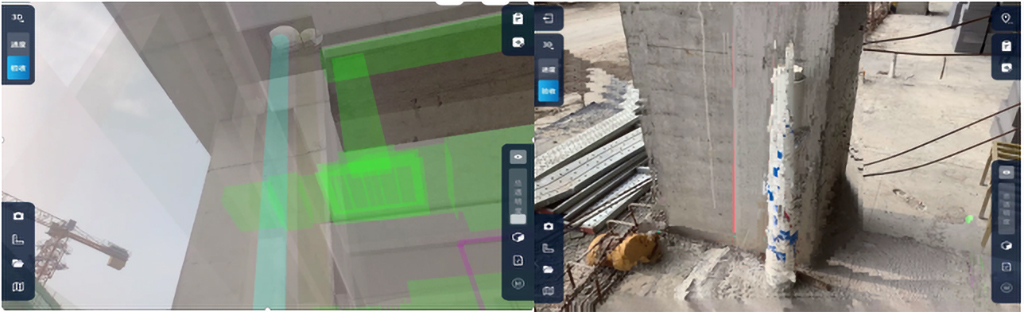

土建预留孔洞校核：土建结构施工；预埋套管施工、土建结构验收；机电进场前，提前预留预埋验收，验收时间缩短，验收可靠度极大的提高。
管综安装现场交底：安装前现场全专业现场交底；班前会交底，一天工作后及时校对；专业分包全面掌握全局规划情况，避免“抢位置”、“怎么容易怎么做”出现施工差错及时纠偏，避免全局错误，造成成本/工期大量浪费。
管线安装校核：施工模型现场比对验收；管线安装校核，隐蔽工程可视化；问题发现、标注、工单流转，实现质量管理闭环。
企业组房屋建筑类施工阶段二等奖-云南省昆明市呈贡区文体活动中心PPP项目施工阶段BIM协同应用
参赛单位：
重庆市筑云科技有限责任公司
中铁广州工程局集团有限公司

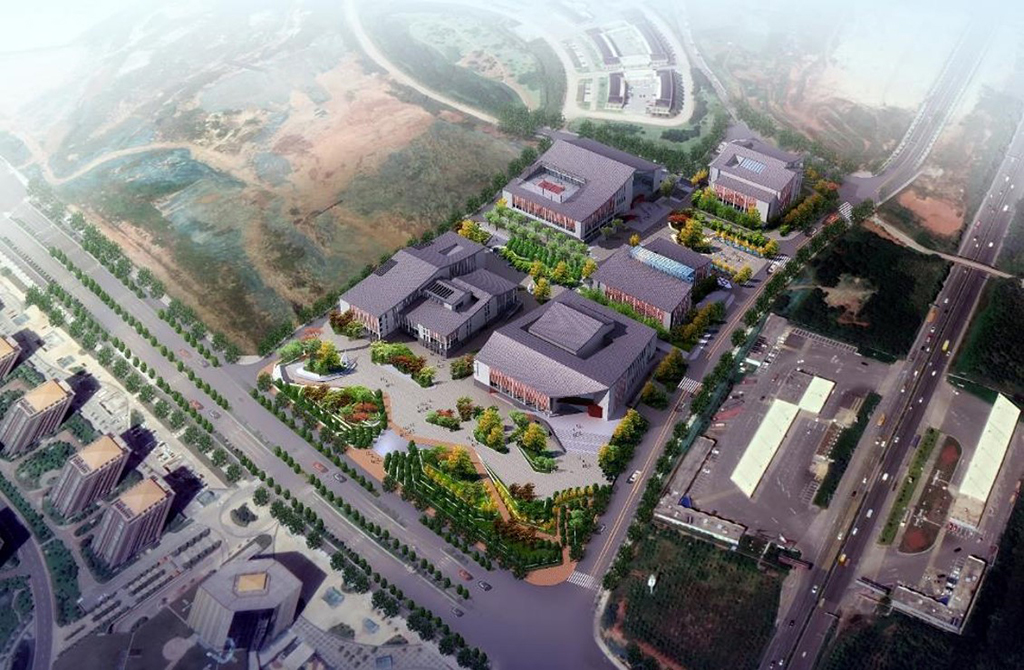

项目位于昆明市呈贡区斗南片区，项目总建设用地面积71298.91㎡（106.95亩），总建筑面积114296㎡。项目定位为多功能文体活动中心，业态包括：活动中心、图书馆、博物馆、展览馆、文化馆、体育馆、艺术中心等建筑形态，业态涵盖广，具有设计多样性。
项目应用点：
- BIM施工深化设计及方案论证：精装修方案点评，BIM辅助施工方案论证、机电管线深化设计、综合支吊架深化设计、BIM精装管线综合应用等。
- BIM与项目施工深度融合：三维场地布置、BIM-4D虚拟建造、施工工艺模拟、工程量提取、BIM+AR施工交底应用、BIM+VR/AR方案评审等。
BIM全专业模型搭建：
根据设计蓝图，搭建全专业BIM模型，梳理各专业图纸问题，并进行汇总记录，反馈设计进行核对，解决设计图纸中的”错、漏、碰、缺“问题。 针对施工中重点部位进行针对性专项内容分析，形成分析报告,减少单专业检查造成的问题遗漏。

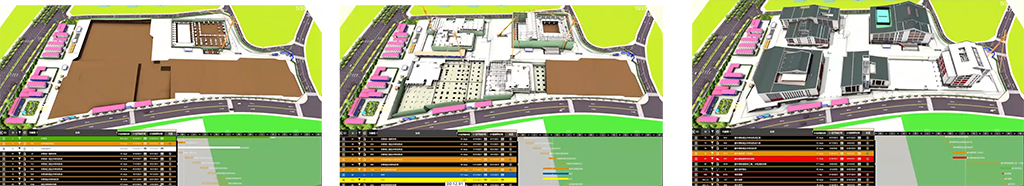

将进度计划和现场实际进度与模型进行挂接，在进行项目整体施工推演的同时，对现场进行可视化进度管控，优化施工工作面与施工穿插等问题。反映进度偏差并及时纠偏，确保工期目标实现。

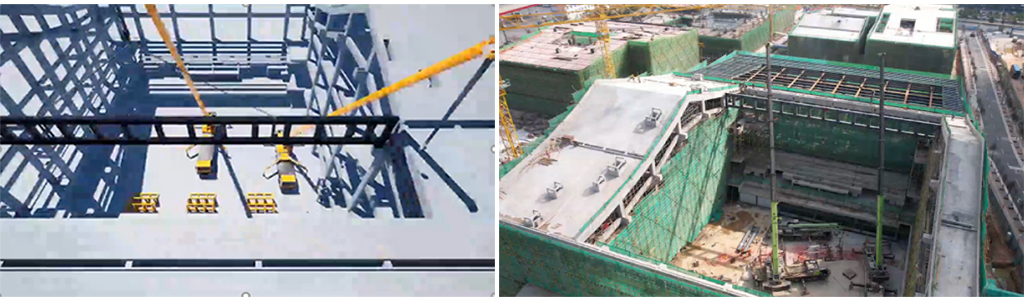

在体育馆钢结构模型内，模拟吊车车身及吊臂长度，考虑回转半径及吊臂限高问题，模拟车辆吊装状态。考虑主梁安装完后，吊臂回收，最终确定先安装两侧，最后安装中间位置。根据桁架的安装顺序，模拟钢梁吊装高度，确定吊车吊装时车辆定位置以及臂展长度等相关信息。
在钢结构施工前通过深化钢结构节点，进行吊装施工模拟，明确吊装工序，进行预演分析，精确指导现场实施吊装。
利用BIM可视化特点，制作整个项目精装方案，前期用于设计方案会审，例如公共艺术中心舞台区域、篮球场区域等大空间装修设计难度大，协助业主对设计方案会审评价,后期用于运营部门虚拟招商。

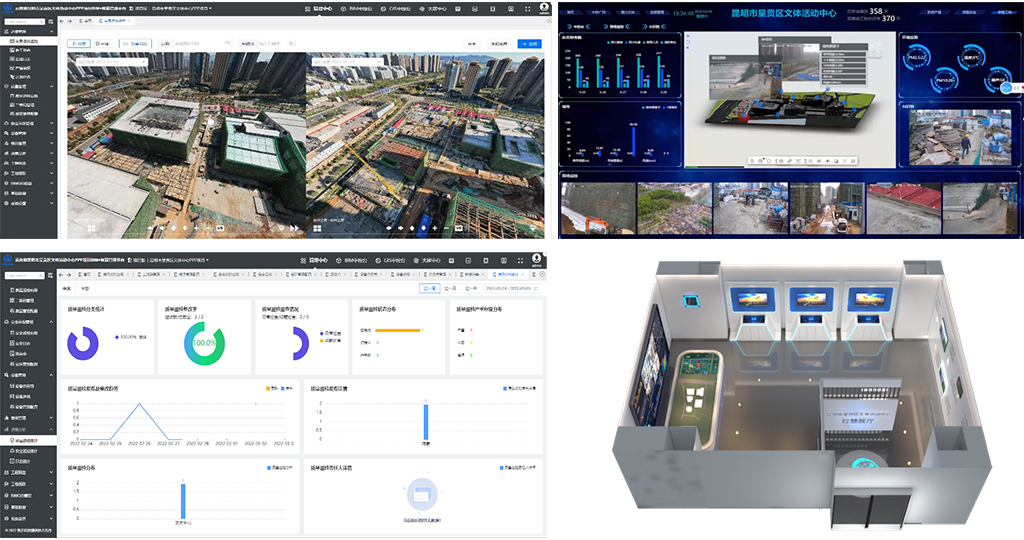

现场基于BIM技术的施工管理平台进行工程管理，实现项目管理精细化、信息化。打造集智慧工地数据、项目质量、安全、进度板块数据、VR、AR体验、工艺工法、质量样板二维码等数据于一体的数字大屏。
