昆明市呈贡区文体活动中心PPP项目

一、工程概况

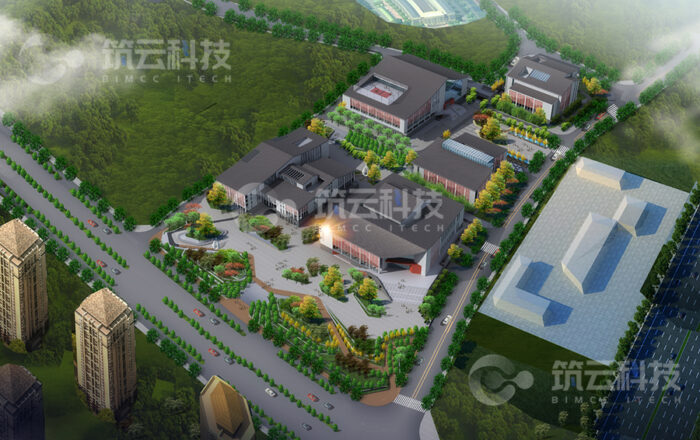

昆明市呈贡区文体活动中心PPP项目位于云南省昆明市呈贡区斗南片区滇池湖畔，东临昆磨高速呈贡服务区，南临呈祥街，紧邻昆明市火车南站、昆明市行政中心等地标。

项目总建设用地面积71298.91㎡，总建筑面积114296m2，总投资9.88亿元，由公共艺术中心、活动中心、图书博物馆、文化档案馆、体育馆5栋公共建筑及1个地下停车库组成，预计2022年基本建成，2023年投入使用。

二、BIM技术应用

设计阶段应用：

依据建模规范，搭建建筑、结构、机电、钢结构、精装修、景观小市政等全专业BIM模型，模型深度达到LOD400。
通过整合全专业BIM模型进行设计校核及碰撞检查，并进行专项分析，按流程协调解决问题，解决设计图纸错漏碰缺问题，更新完善设计模型。
进行机电管综优化，净高分析，协调各参建方对机电管综排布进行综合评审，出具管线综合深化图纸，指导机电施工安装。
公共艺术中心舞台区域、篮球场区域等大空间装修设计难度大，利用revit、3Dmax软件进行模拟，协助业主对设计方案评价。

施工阶段应用：

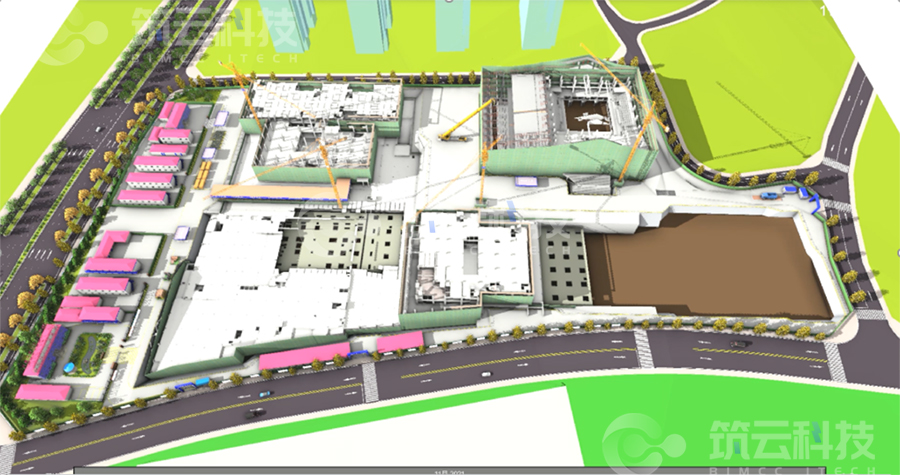

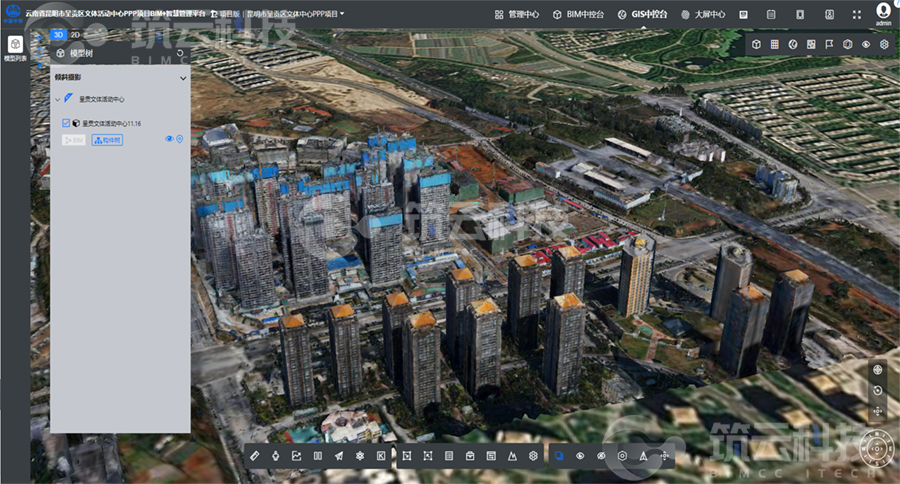

利用无人机进行现场地形扫描，形成倾斜摄影模型，真实还原项目周边实际环境状态。搭建施工场布及措施模型，对办公生活区、塔吊、材料加工房、道路流线进行综合优化，合理优化场地布置及流水段施工顺序，完成动态场布分析及整合模拟。

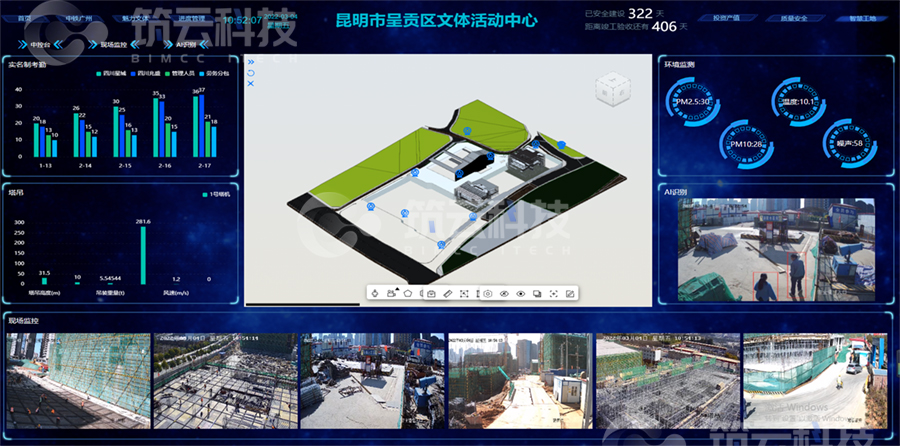

将进度计划和现场实际进度与模型进行挂接，在进行项目整体施工推演的同时，对现场进行可视化进度管控，优化施工工作面与施工穿插等问题。反映进度偏差并及时纠偏，确保工期目标实现。
根据管综优化模型，通过计算，确定支吊架详图、材料表，并出具支吊架计算书，指导现场下料施工。
利用BIM软件提取工程量与传统计算工程量对比分析，实现施工过程工程量的精确管控。
在钢结构施工前通过深化钢结构节点，进行吊装施工模拟，明确吊装工序，进行预演分析，精确指导现场实施吊装。
同时在施工过程中对BRB抗震、高支模工艺进行模拟，并搭建施工BIM质量样板，生成质量管控二维码，通过可视化技术交底，节省交底时间，提高施工质量。
搭建BIM施工安全措施模型，结合施工安全方案交底，减少安全隐患。搭建项目BIM-VR安全体验教育及实体安全体验体系，提升工人安全意识。
将BIM模型导入Fuzor、Enscape软件平台，制作渲染精装修设计效果漫游视频，渲染平面功能图，直观、形象进行项目模型轻量化展示。根据运营需求，将BIM模型导入AR软件，从手机端、PC端进行整体模型互动模拟，实现项目整体、单栋、单层等多层次互动体验。
