BIM应用」-001
文/吴彬
Dynamo作为Revit匹配应用插件，解决了Revit中，因为大部分复杂而繁琐的操作而带来的麻烦，在2018版本已经完全融入并作为Revit中的一部分功能了。今天给大家介绍一下如何通过Dynamo解决Revit中常见的麻烦之一：轴网编号。
如何解决在项目中，因轴网编号错误或新增轴网后，调整编号带来的多余工作量。只需学习理解简单的Revit基本操作和简单的逻辑运算即可。
Revit基本操作理解
1、Revit编号，编号号码不能重复
2、I、O、Z等字母不能作为轴线标号
Dynamo程序逻辑运算反向梳理
反向逻辑：更改轴网标号→编号的筛选→给轴线匹配相应的编号→获取更改对象
Dynamo逻辑理解
1.获取更改对象
在已有项目中，我们在进行更改构件属性时，必须先选择进入到dynamo中，然后通过内置节点进行修改器参数。
2.编号筛选
因为I、O、Z等不能作为字母编号，所以需要提前进行筛选，对准备使用的编号进行编排。
3.更改轴网标号
通过dynamo自带节点直接输入即可。
4.给轴线匹配相应的编号
（1）通常下—上为字母编号，左到右为数字编号。此处先对编号进行排列。
（2）编排好编号后，再将编号与项目构件进行匹配。

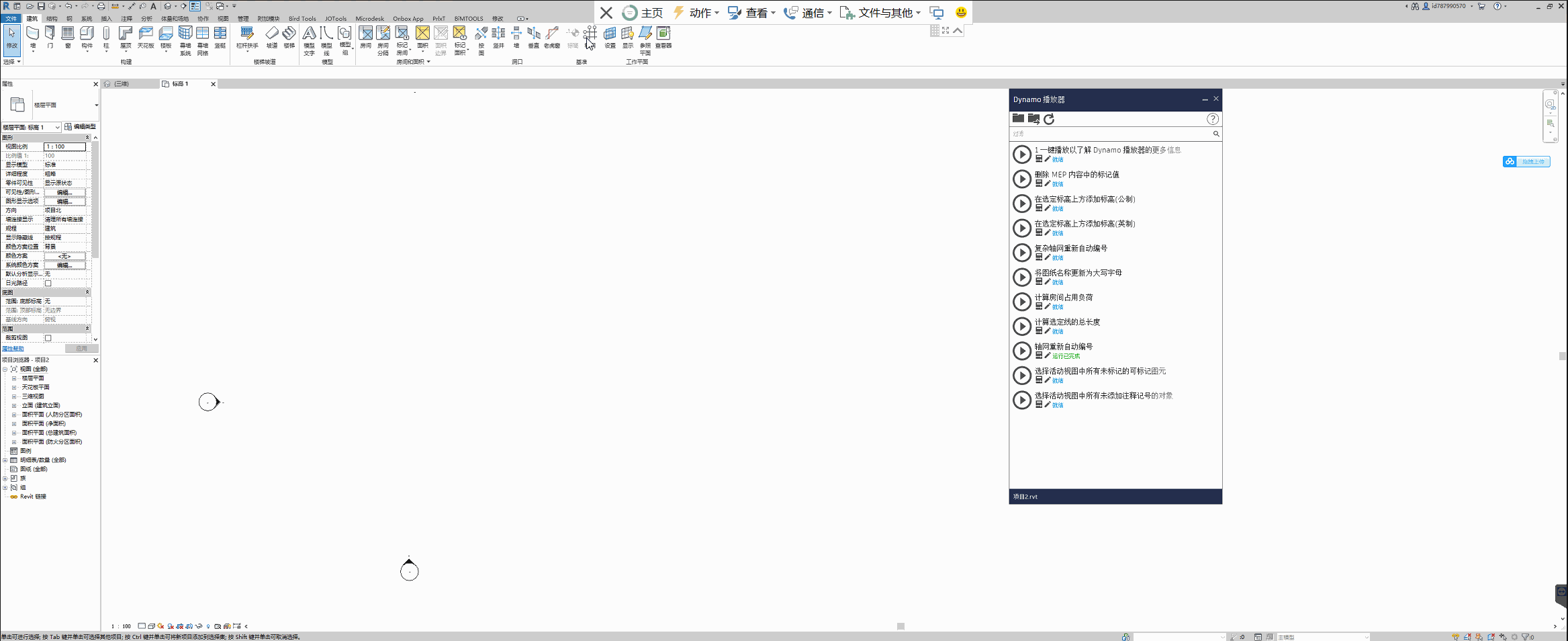

成果展示：
【轴网编号】
操作步骤如下：
1. 软件安装
推荐Revit2018、2020（此处特别说明，Revit2019刚出来时，有一定bug，导致体验上有一定的不适应）。
2. Dynamo操作步骤

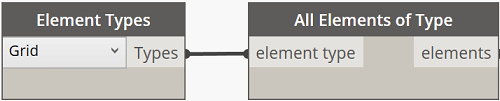

（1）获取更改对象：通过类型选取Revit中的构件（后面的案例中也会用到，是比较频繁的节点）。
（2）给轴线匹配相应的编号：

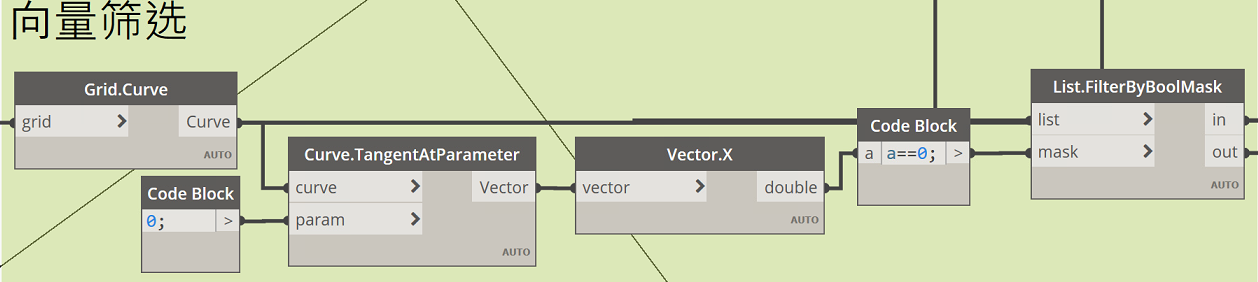

1）读取轴线曲线，通过起点到终点的向量在x方向的值进行筛选，区分字母轴线与数字轴线，x=0即为数字轴线（in输出），其他为字母轴线（out输出口）。

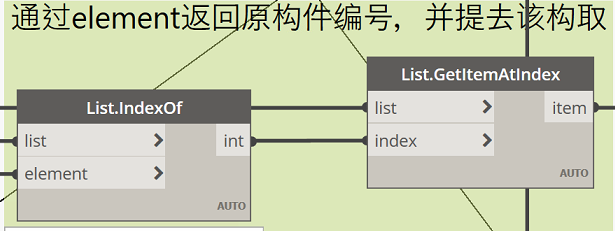

2）通过提取构件编号，从源数据库提取对应构件，作为后期更改编号的主体。

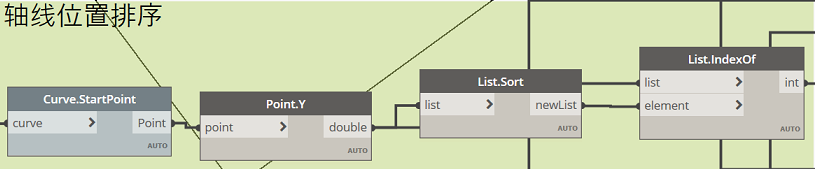

3）在读取到要编号的轴线后，需要对轴线进行排列，此处方法是通过计算轴网曲线起点的Y值大小进行排序。
3. 编号的筛选：

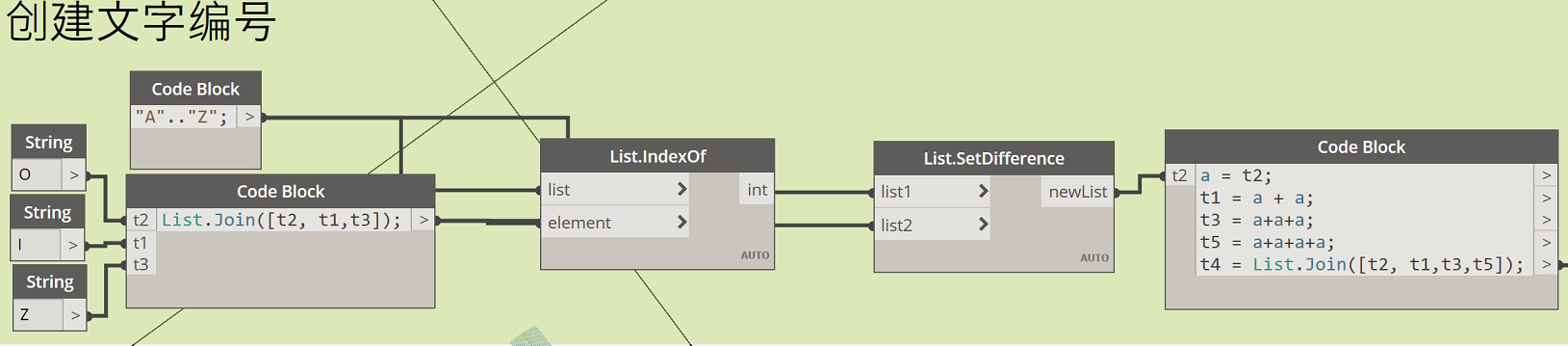

（1) 处理编号，字母编号中排出O、I、Z。

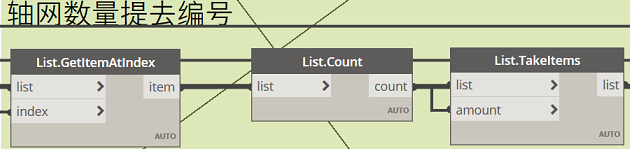

（2) 通过轴网数量，从列表中提取轴网编号

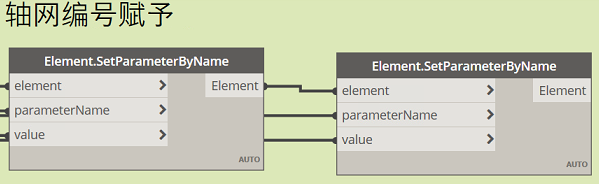

4.更改轴网标号：

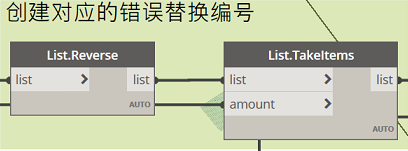

通过上面步骤方法，我们获取到了要更改的轴网、要赋予的轴网编号、以及轴网的顺序，接下来只需要通过最后的赋予工作即可，此处需注意一点“Revit轴网不允许出现相同编号的轴线”。此处我们通过提前赋予一个其他参数的轴网值后，再赋予对应的编号即可，即赋予两次。
Ps：此处只举例了常规的字母轴编号，数字轴编号一样的原理，详细请见程序图。后面会为大家带来复杂轴网的编号，包括弧形、特殊轴线编号等。
