CIVIL 3D 协同设计在 Sebzor HPP 水力发电站项目中的协同工作流深度分析

作者：高双 / 星期四, 29 2月 2024 / 发布在公司动态, 技术实践

在协同设计中，CIVIL 3D具备丰富的协同设计功能，可以极大地优化工作流程，提高团队协作效率，从而加速设计和施工进程。

筑云科技（BIMCC）参与的Sebzor HPP 水力发电站项目就很好的展现了CIVIL 3D 在土石方挖填方BIM模型创建中的积极作用。

小编将通过对项目关键区域（溢流坝、围堰、永久桥、道路、石笼墙、发电站）的CIVIL3D 应用进行深度分析，揭晓该软件在协同工作流中的重要性，以及其在地形测量、模型生成、数据校对、材质属性编码等方面的出色表现。

一.地形测量阶段

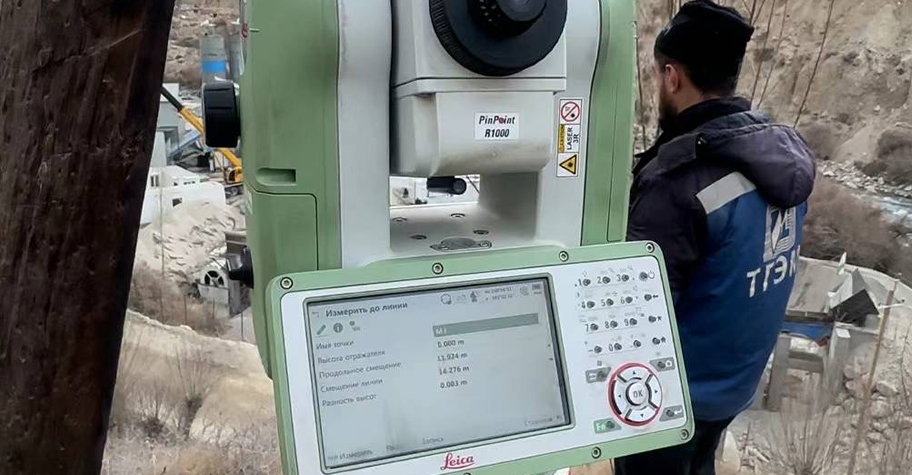

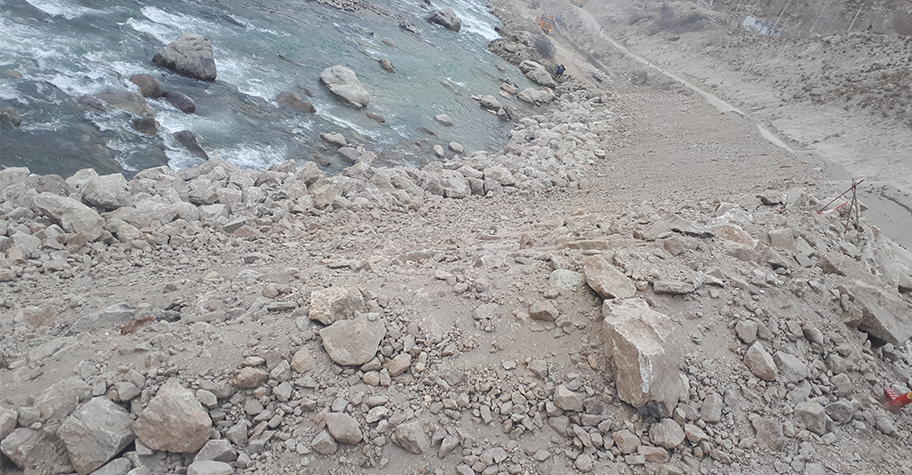

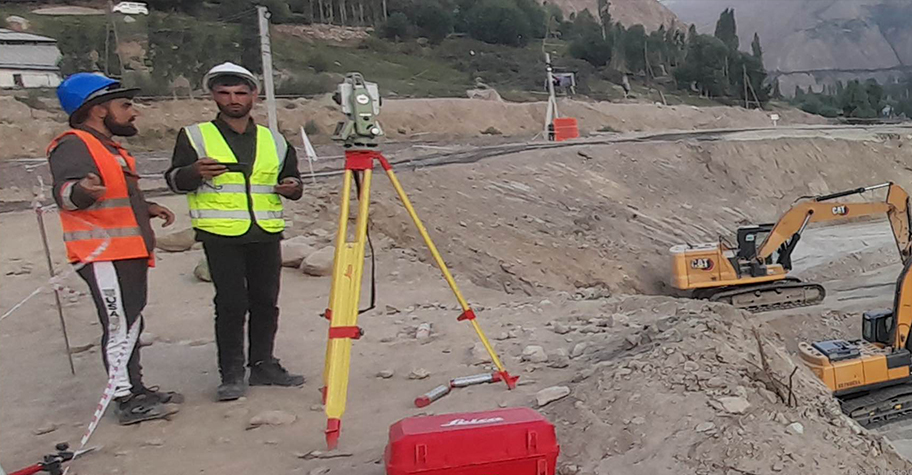

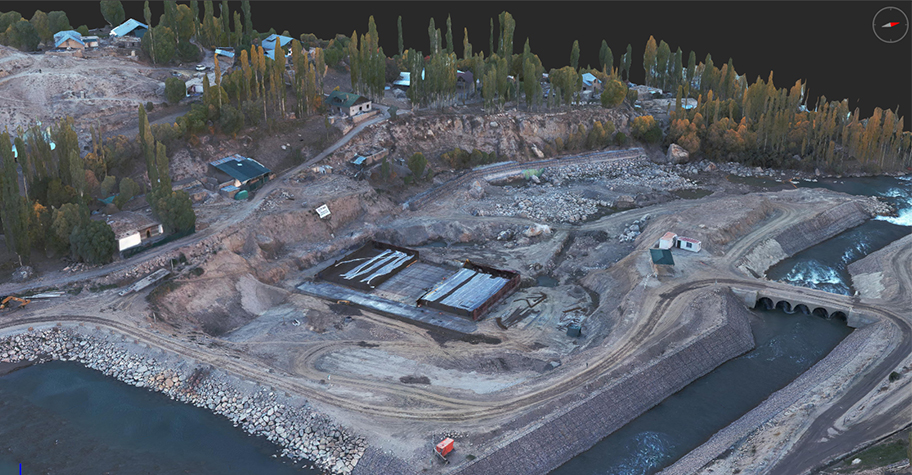

在施工场地进行详细测量时，承建商 TGEM 公司的测量师运用全站仪获取了原始、开挖后和回填后地形的点数据。全站仪高精度的测量为后续土石方工程提供了可靠的基础数据，确保地形数据的准确性。

二.地形模型生成与粘贴拟合

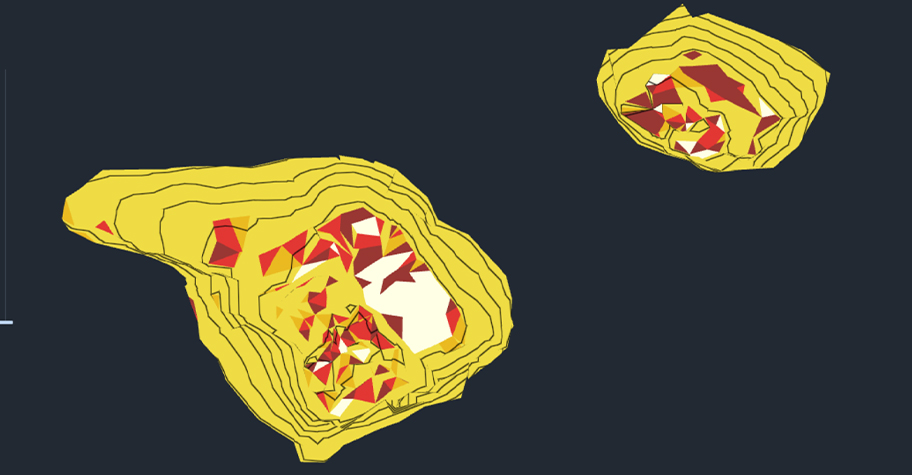

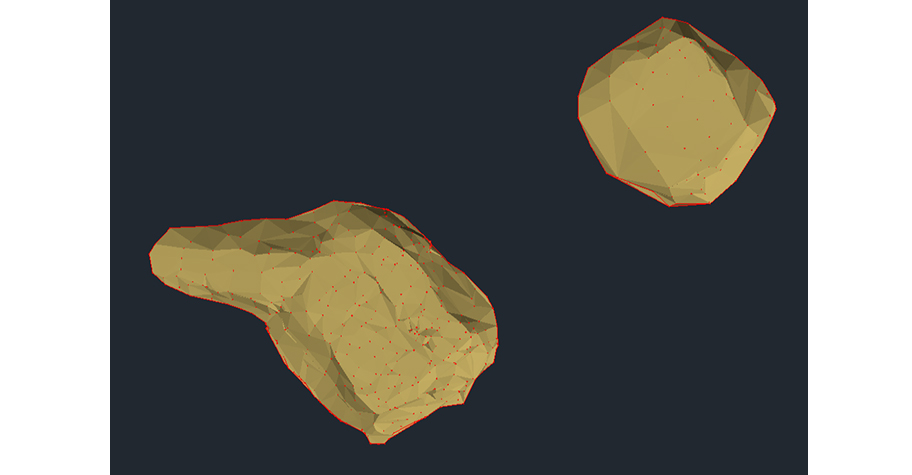

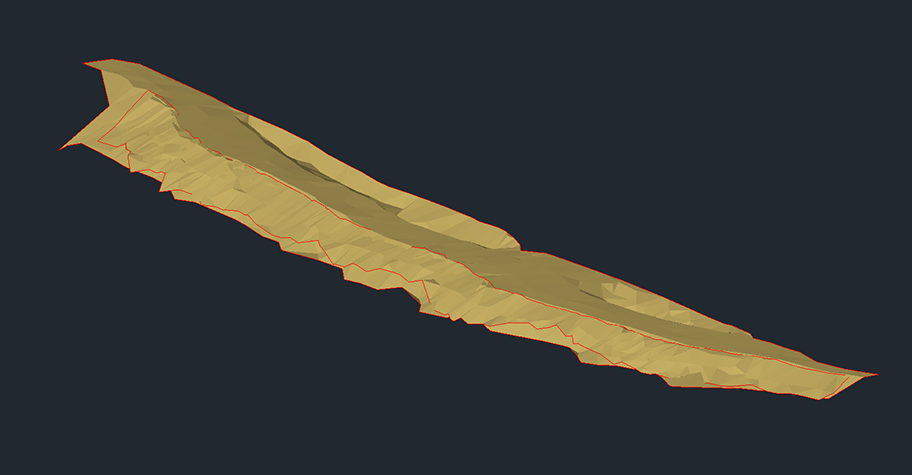

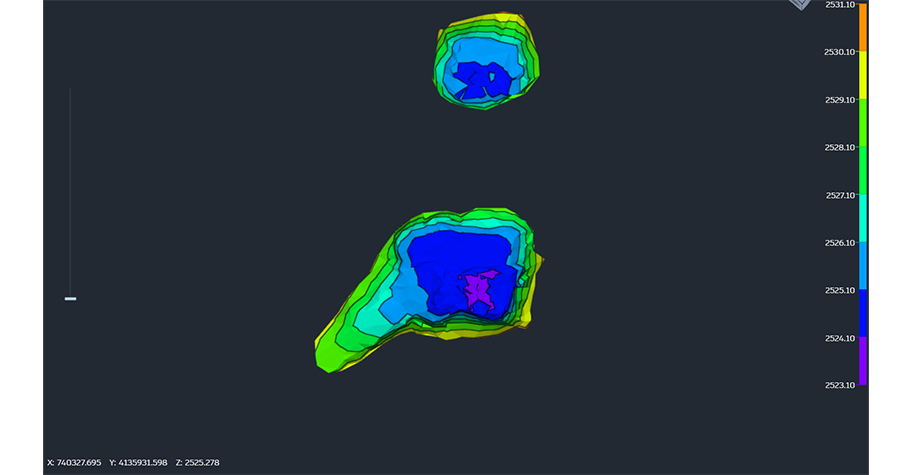

CIVIL3D 团队接收了 TGEM 公司的挖填方测量点数据，并通过软件生成了地形模型。此阶段的重要性在于曲面的粘贴拟合，保证挖方的地形曲面与总包公司提供的最终挖填方曲面无缝拟合。考虑到底部、顶部及坡度曲面的粘贴拟合，确保形成完整、符合实际的土石方挖填方现状模型。

三.校对与调整

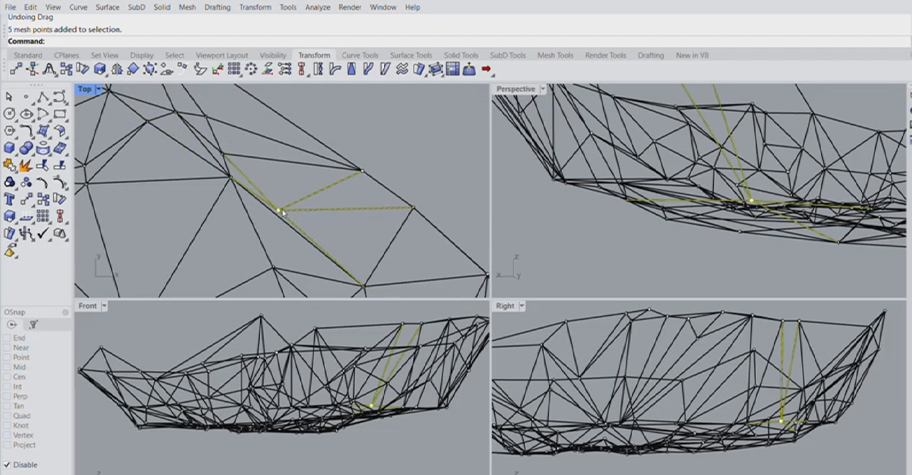

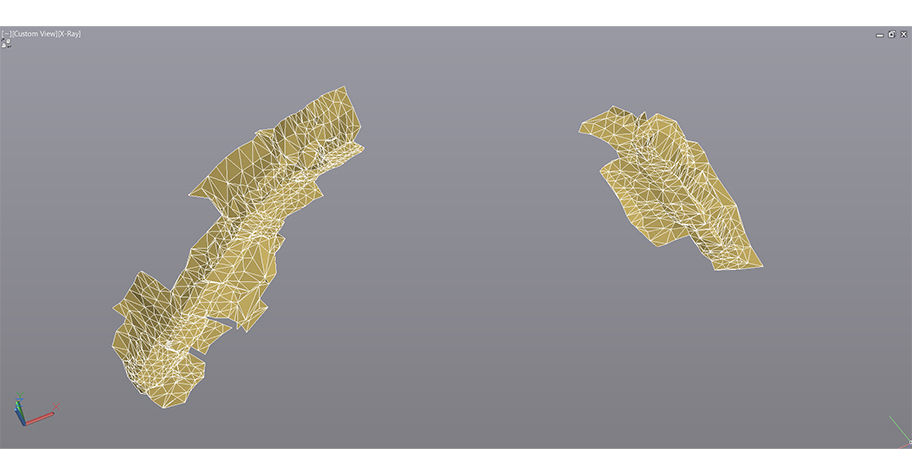

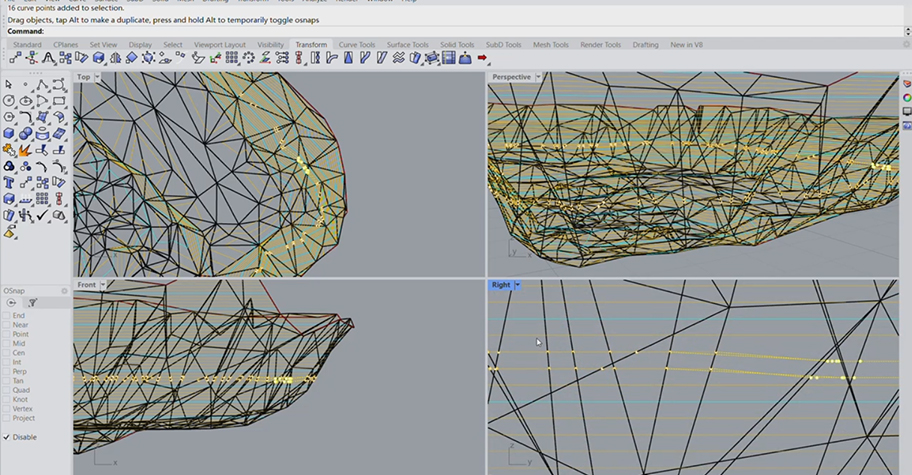

合并的地形曲面提交给筑云科技（BIMCC）的 BIM 协调员进行曲面平滑和曲面拟合的校对工作。协调员需要调整地形曲面的三角网、边界线，进行曲面平滑处理等协同工作，以保证地形曲面与现场挖填方地形一致。协调员在这一过程中扮演关键角色，确保了数据的高质量和一致性。

四.材质属性与提交

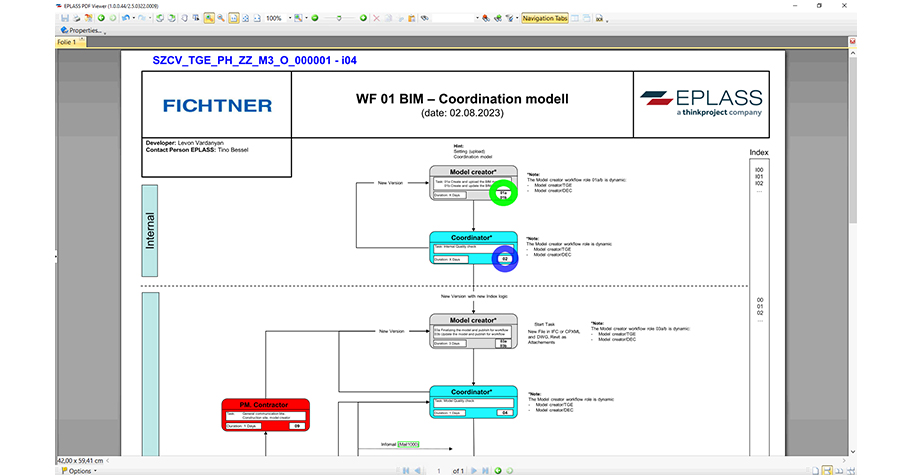

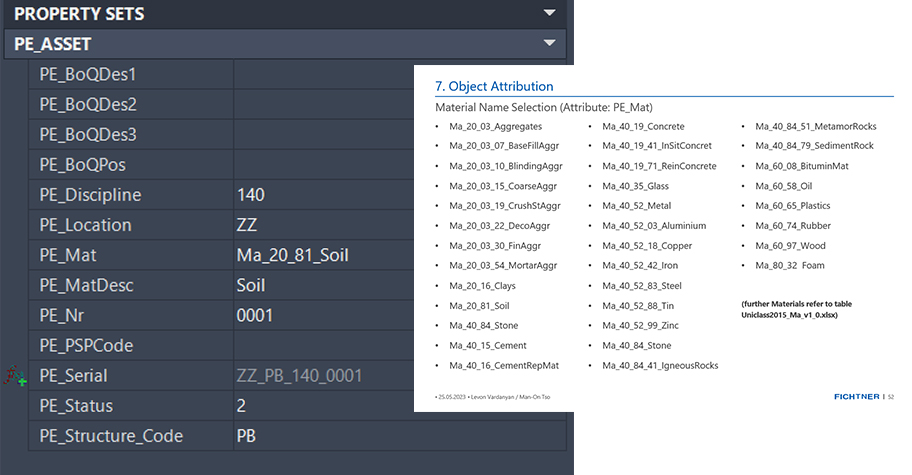

筑云科技（BIMCC）的 BIM 协调员根据按照 ISO 19650-1/2：2018《建筑和土木工程信息组织和数字化，包括建筑信息模型（BIM）-利用建筑信息模型进行信息管理的第 1 部分：概念和原则》，以及 Uniclass 2015 的编码规范，对每个地形模型进行材质属性的编码，并进行 dwg文件的命名。这一步骤是数据管理的关键环节，确保项目数据的规范性和易管理性。最终，通过 Eplass 平台将成果提交给业主和涉及方，实现了项目信息的透明化和高效传递。

五.地理位置协调

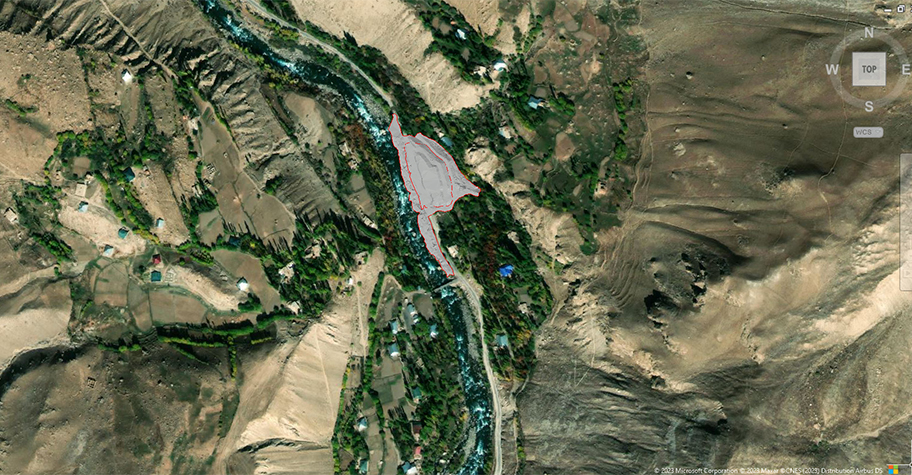

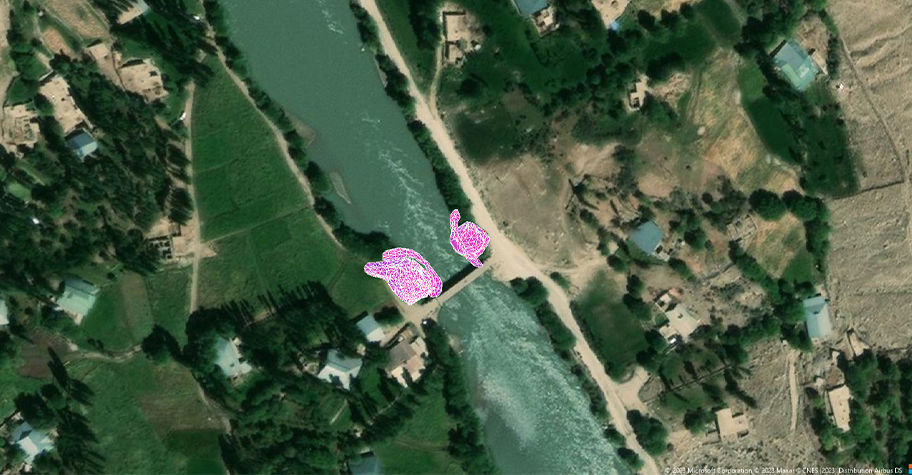

通过现场 BIM 协调员使用 CIVIL 3D 强大的地理位置功能，检查、协调地形模型的地理位置，确保地形模型的坐标正确性。这一步骤对于多个工程区域的协同工作流至关重要，尤其是在大型水力发电站项目中，地理位置的准确性直接影响后续设计、施工和管理的成功进行。

六.工作成果

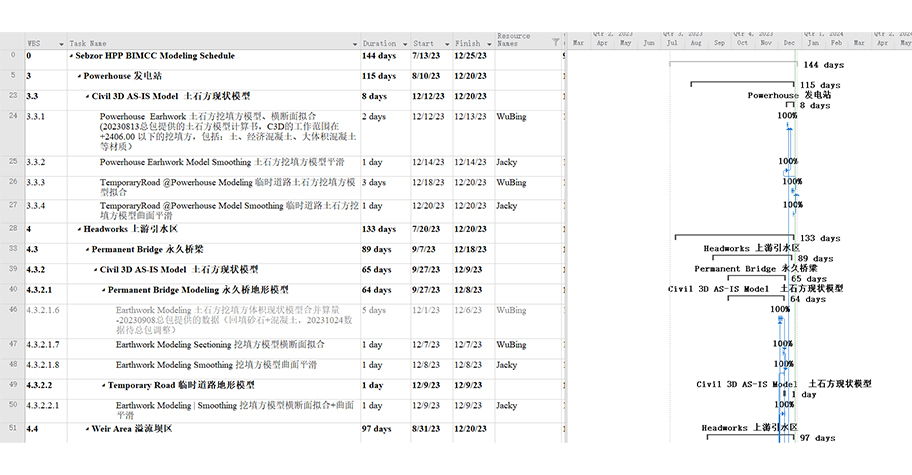

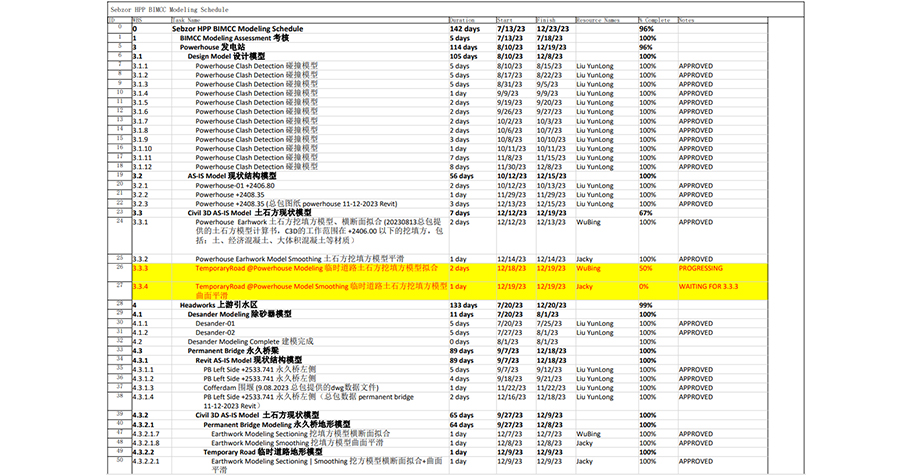

筑云科技（BIMCC）团队成功完成了永久桥、溢流坝、发电厂石笼墙、围堰、临时道路等土石方工程挖填方的地形曲面模型创建、粘贴拟合、校对、调整、平滑等工作。这些成果为项目的土石方工程提供了精准的地形数据，为后续的设计、施工和管理提供了有力支持。

七.关键分析

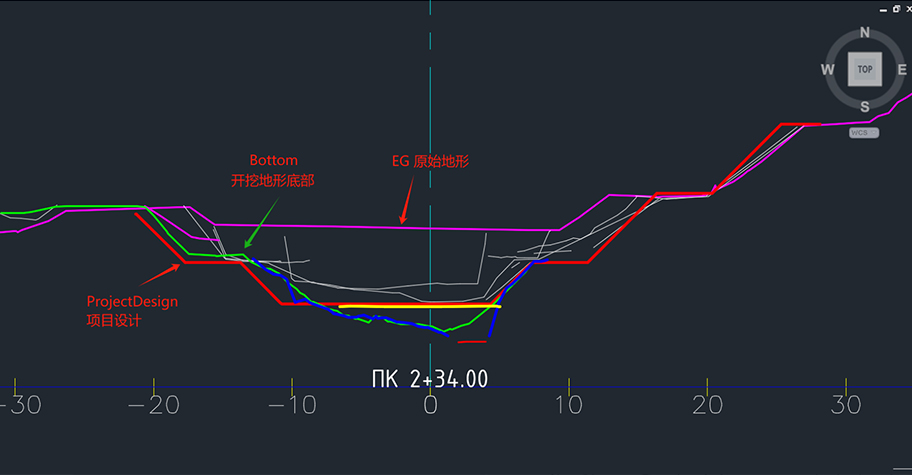

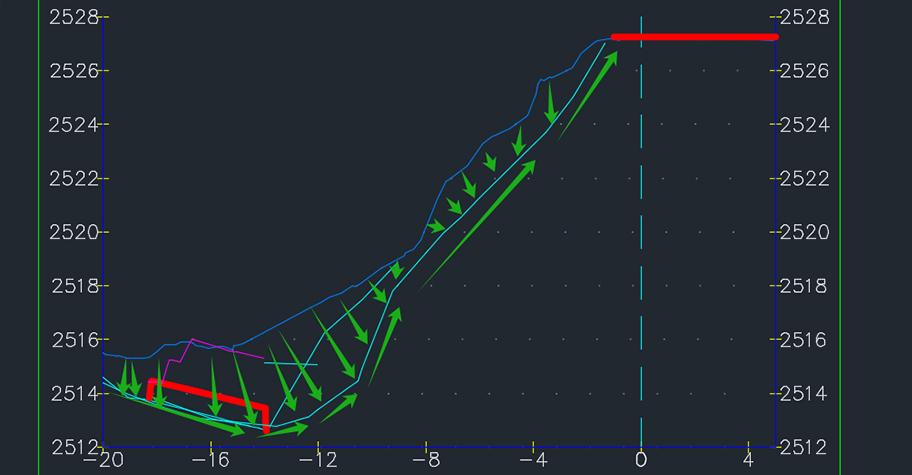

溢流坝：CIVIL 3D 的横断面设计功能在溢流坝工程中准确刻画了上、下游地形及坝顶结构，确保了设计的可行性和稳定性。对溢流坝挖填方地形的精准建模，为土石方工程溢流坝结构的协同提供了支持。

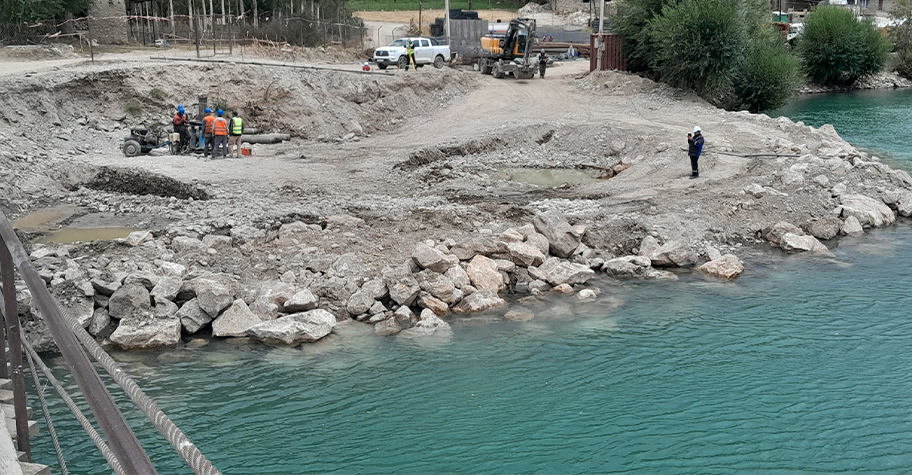

围堰：地形测量和模型生成过程中，通过 CIVIL 3D 的横断面设计，成功分析了围堰周边地势和水域特征，对永久桥、水道各区域的施工临时围堰挖填方地形的精准建模，为临时围堰的土石方体积算量提供了支持。保证设计与实际场地一致。

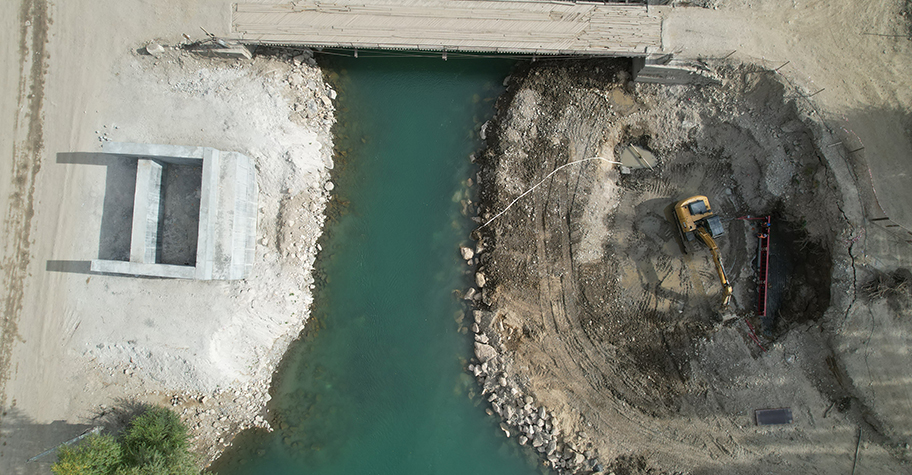

永久桥：CIVIL 3D 的三维建模功能实现了对桥梁挖填方地形的精准建模，包括临时围堰、临时道路地形的综合设计，为土石方工程与桥梁结构的协同提供了支持。

道路：利用 CIVIL 3D 的横断面设计功能，实现了对道路地形特征的精确绘制，确保土石方工程与道路设计的协同一致性，提高了整体效率。对永久桥、发电站各区域的施工临时道路挖填方地形的精准建模，为施工临时道路的土石方体积算量提供了支持。保证设计与实际场地一致。

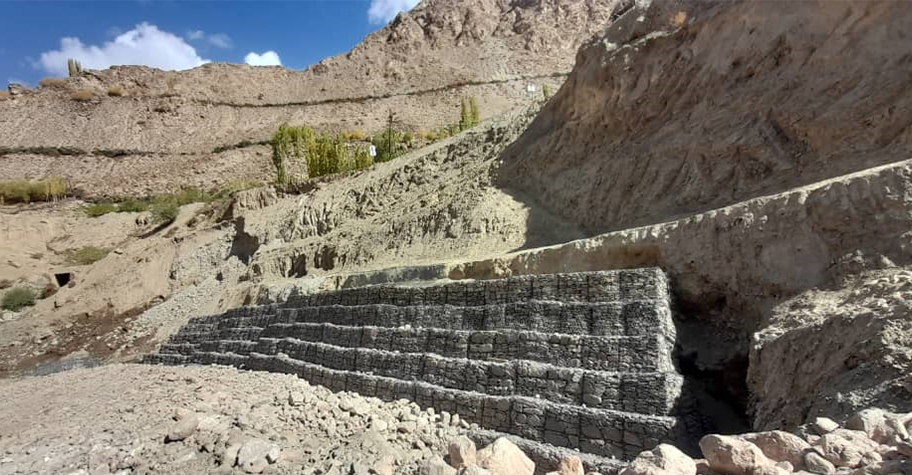

石笼墙：CIVIL 3D 的三维建模和横断面设计功能实现了对长达 3 公里水道、溢流坝等区域的石笼墙结构的精准建模，考虑土石方开挖的影响，为土石方工程与石笼墙结构的协同提供了可靠支持。

发电站土石方工程：地形测量和模型生成过程中，通过 CIVIL 3D 的横断面设计，对发电站周边地形进行了细致的划分和分析，确保土石方工程的实际需求得到满足。

八.相关作用

场地变化分析：筑云科技（BIMCC）的成果为业主和设计方提供了对场地的开挖回填进行详细分析的机会，全面把握场地变化。

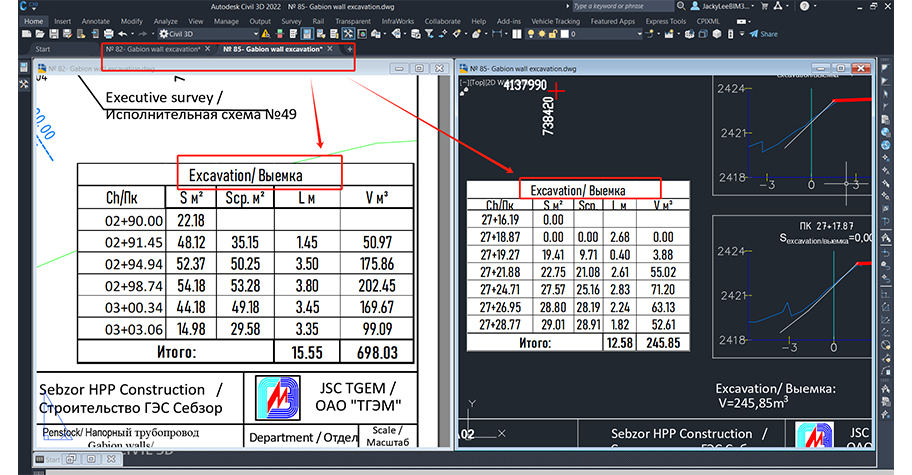

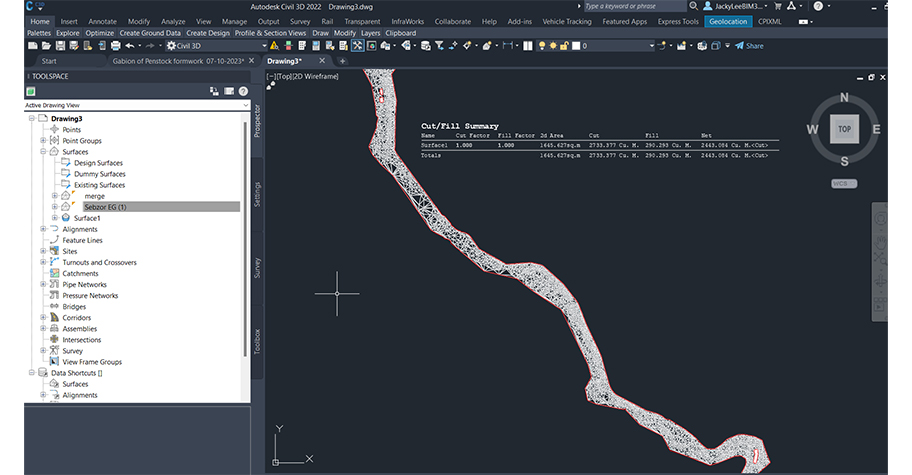

体积计算对比：通过地形模型成果，业主和设计方可以对土石方挖填方体积计算进行对比，及时发现并修正计算差异，确保结算的准确性。

变更管理与决策支持：驻场 BIM 协调员通过 CIVIL 3D 及时响应设计变更，生成土方开挖回填模型，为业主提供对项目合同的变更决策支持，同时为施工方提供有效的施工人员管理工具。

通过详细的工作流程分析，我们可以看到驻场 BIM 协调员在整个项目中的关键作用。他们不仅是数据的校对者和调整者，更是现场实际情况与虚拟模型之间的桥梁。他们的专业知识和实际操作经验确保了模型的真实性和准确性，为项目的成功实施提供了坚实的保障。CIVIL 3D 在 Sebzor HPP 项目中的协同工作流展示了 BIM 技术在工程项目中的不可替代的作用。

九.总结

筑云科技（BIMCC）团队在Sebzor HPP水力发电站项目中使用CIVIL 3D协同设计对多个土石方工程区域的BIM模型创建起到了关键作用。通过高效、准确的协同工作流，为项目的成功实施奠定了坚实基础。
