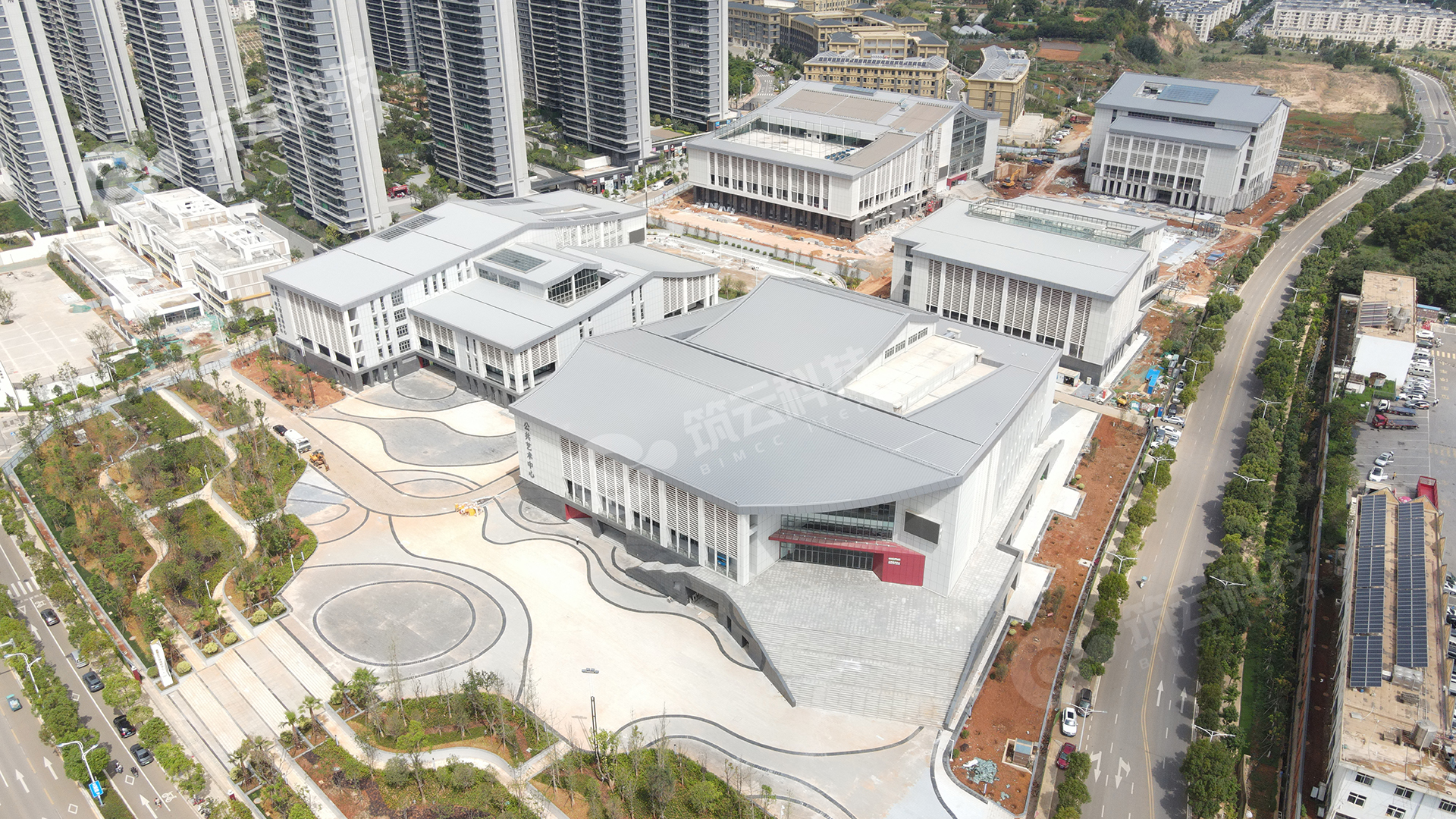

七月盛夏,生机勃发,由中铁广州局承建的呈贡区文体活动中心PPP项目正在有序开展公区装修、室外景观工程,全力以赴地力保竣工节点。
该项目位于昆明市呈贡区斗南片区滇池湖畔,紧邻昆明市火车南站、行政中心等地标。由艺术中心、活动中心、图书博物馆、文化档案馆、体育馆5栋公共建筑及地下停车库组成。
整体轴侧效果图
项目涉及专业广、工期紧,质量要求高,结合现场实际情况创新性打造BIM+建管运一体化智慧管理模式。全面应用BIM智能建造平台,各参与方通过平台开展施工过程管理,实现了建筑全生命周期的信息化管理。现场设置数字建造指挥中心,推进“无人机巡检、物联网监测、AI识别、大数据分析、二维码”等创新技术,实现智能化施工、标准化建设。

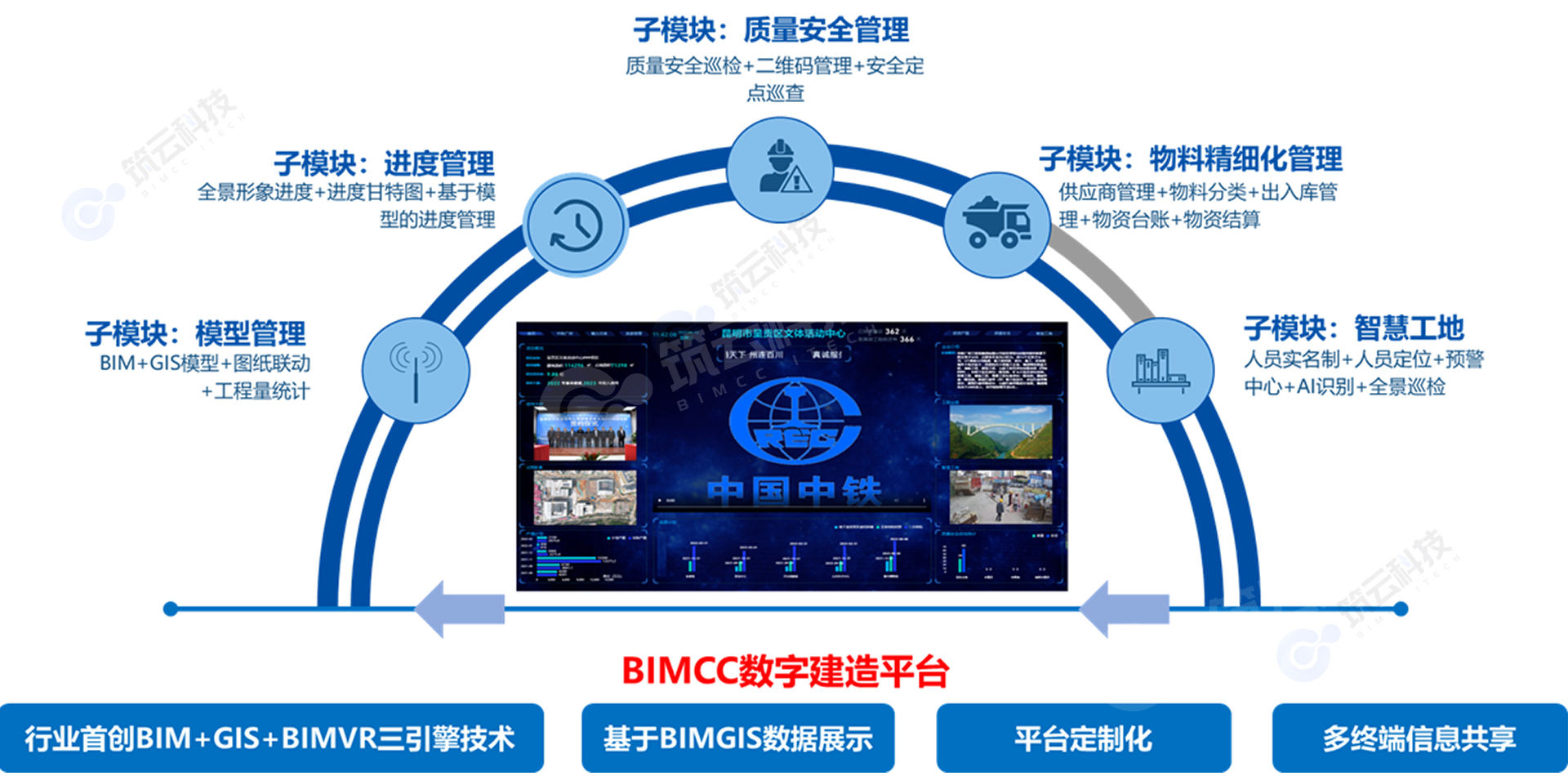

平台架构
在施工过程中利用BIM技术,深度参与全过程管理,有效的解决各参与方沟通、交流与信息传递问题,提高项目精细化管理和决策水平。重点进行以下几个方面BIM应用:
1、精装设计方案可视化场景模拟
项目整体建筑上部采用浅灰色色调,结合山形和竖向的线条强调建筑的轻盈和挺拔。园区景观吸收并借鉴时尚元素,营造出自然、和谐、生态、现代的综合景观。室内设计选用山、水、花、非物质文化遗产等代表元素,空间设计既体现出现代感又体现了人文、地理、历史的文化性。
精装修全景图漫游
2、综合管线深化设计
整合各专业模型,根据管线深化原则对各专业管线进行合理的调整、避让,进行综合优化布置。过程中遵循机电优化工作流程,成果完成后,根据公司管综审核要点进行内容检查,最终形成正式成果。

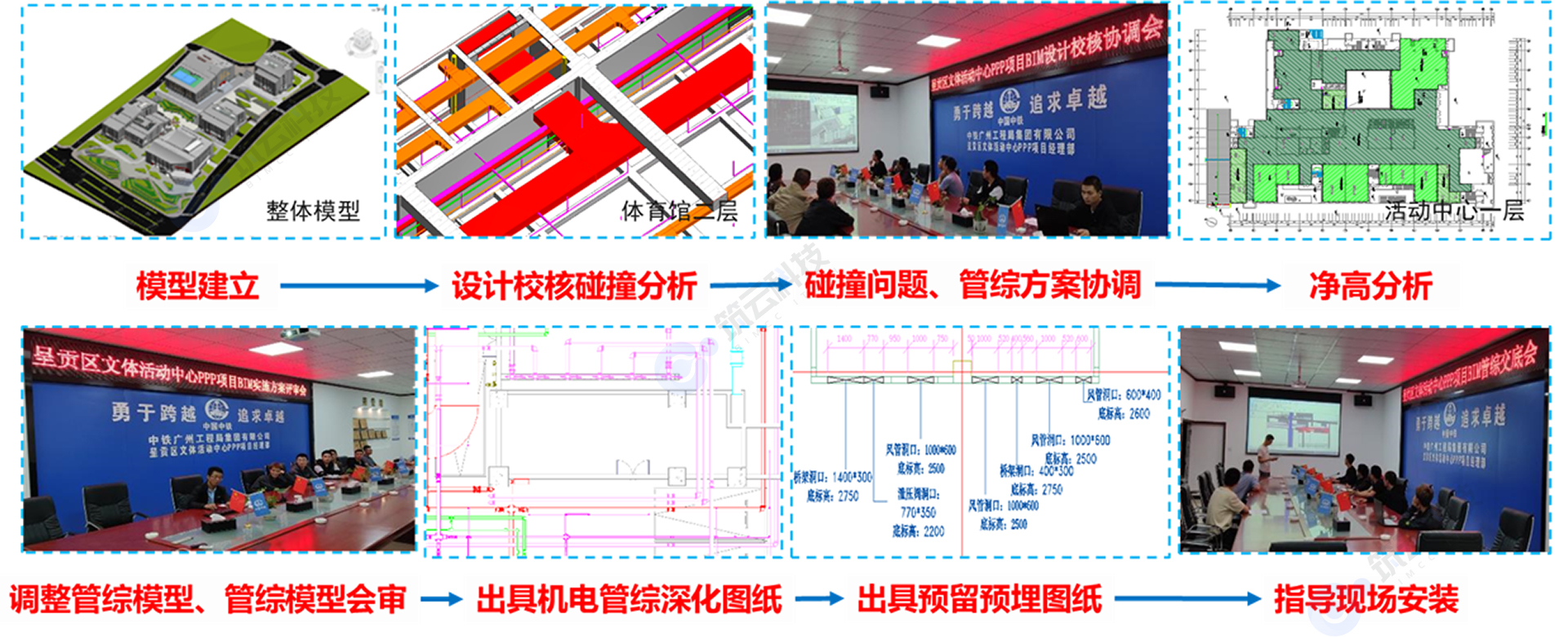

管综优化流程

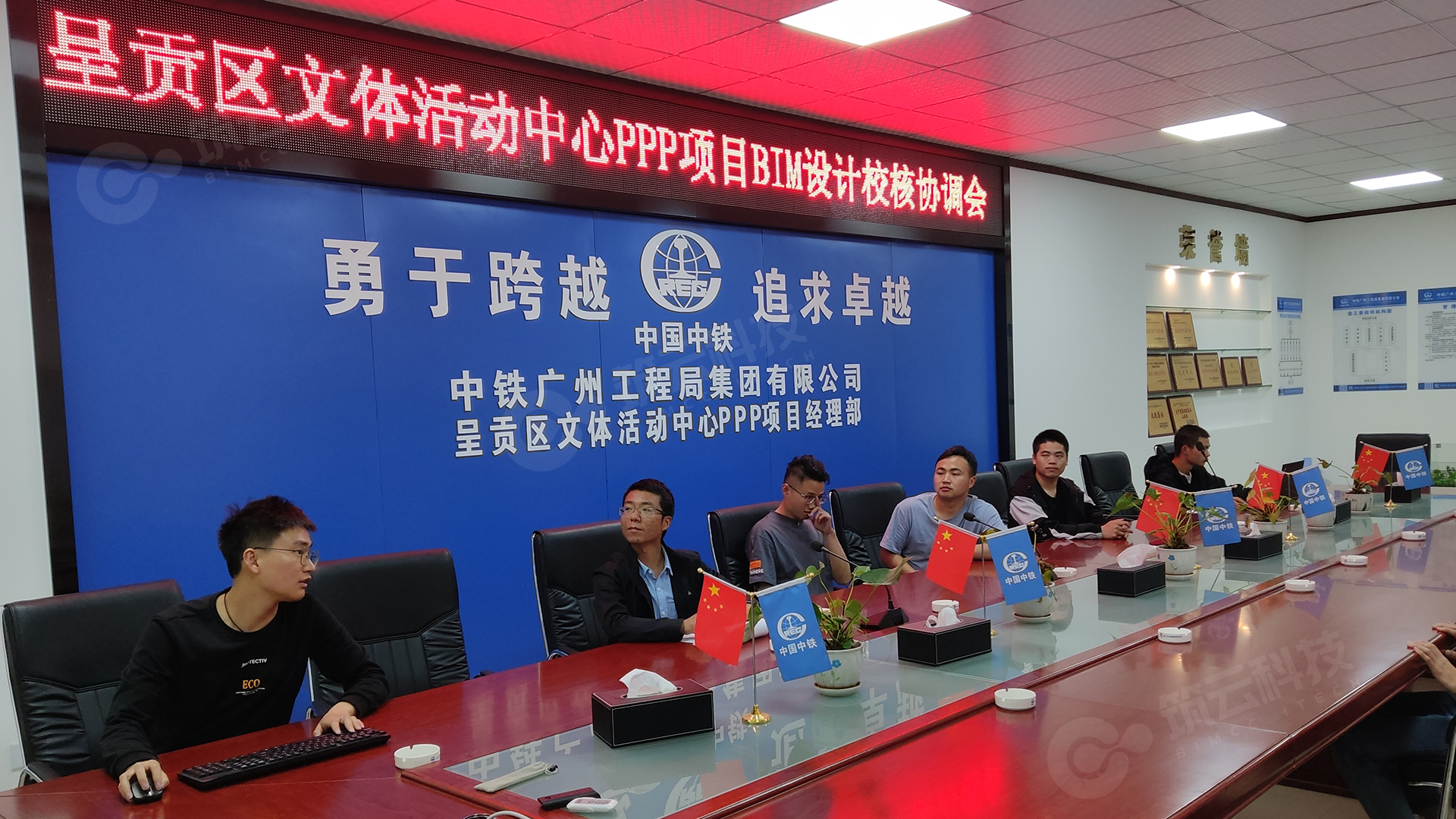

管综协调会

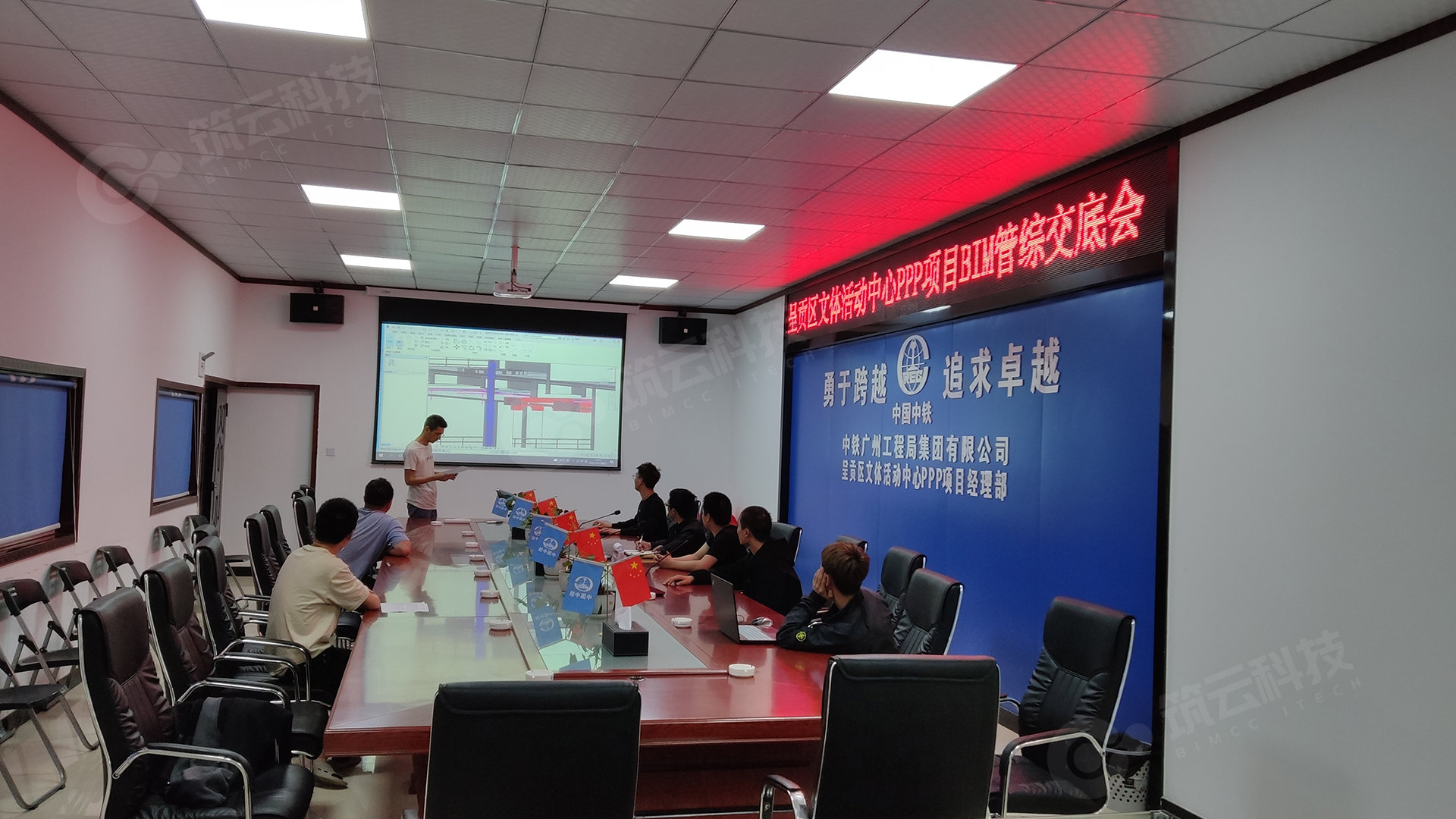

管综交底会
3、施工工艺可视化模拟
1)钢结构吊装施工方案模拟:利用Fuzor软件在体育馆钢结构模型内,模拟吊车车身及吊臂长度,考虑回转半径及吊臂限高问题,模拟车辆吊装状态,生成施工方案模拟视频,进行现场施工交底,跟踪现场吊装直至完成。
钢结构吊装施工模拟
体育馆钢结构现场吊装视频
2)现场实施前对BRB减震屈曲约束支撑施工方案流程进行模拟,通过可视化技术交底,节省交底时间,提高施工质量。目前现场已完成全部BRB减震钢梁安装工作,一次性验收通过,验收合格率100% 。
BRB工艺模拟
4、施工管理平台应用
采用BIM+GIS+信息化项目管理+物联网集成应用,部署BIM+GIS智慧项目管理平台,实现了项目从技术管理/质量管理/安全管理/进度及计划管理/设备管理/智慧工地/大屏指挥中心等与BIM+GIS应用之间的高度融合。并建立一种快速、高效、准确、真实的动态管理体系,实现PC端和移动端协同应用。
智慧工地、塔机监控、环境监测录屏
5、运维管理平台应用
搭建基于BIM的运维管理平台,并支持将实体设备与BIM模型设备相对接,实现可视化的运维管理。与相关弱电子系统的集成,平台搭建完成后,指导运营团队基于BIM运维平台实现后期全过程运维管理。
功能界面录屏

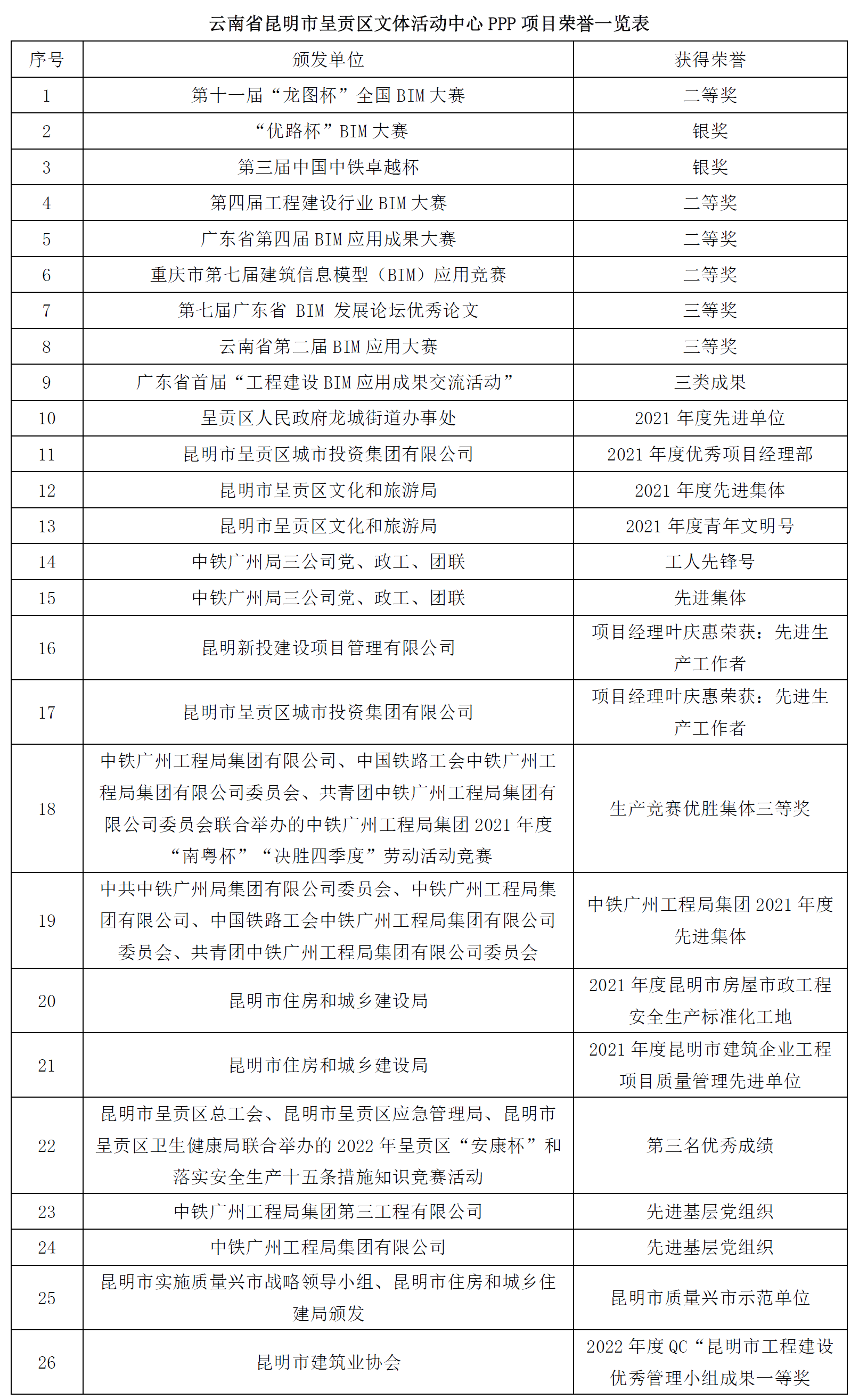

项目实施过程中,荣获各级部门表彰,BIM实施成果经专家评审,分别荣获“龙图杯”“优路杯”“卓越杯”三项国家级BIM大赛,荣誉详见《云南省昆明市呈贡区文体活动中心PPP项目荣誉一览表》
