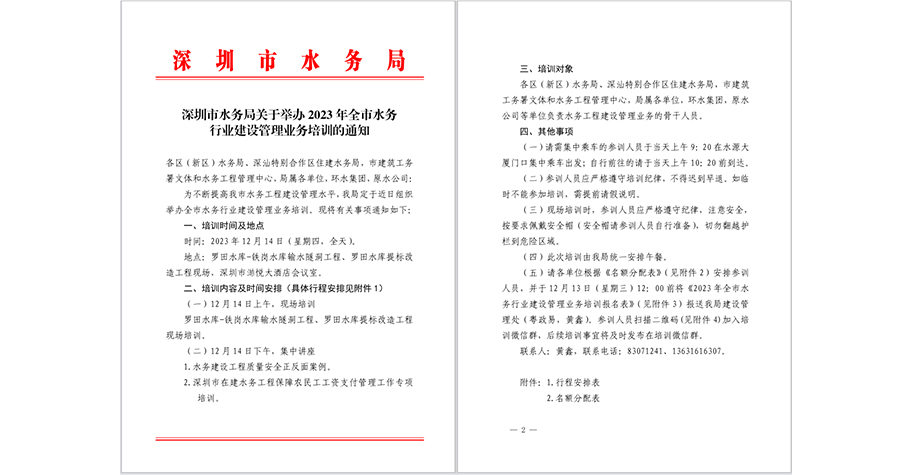

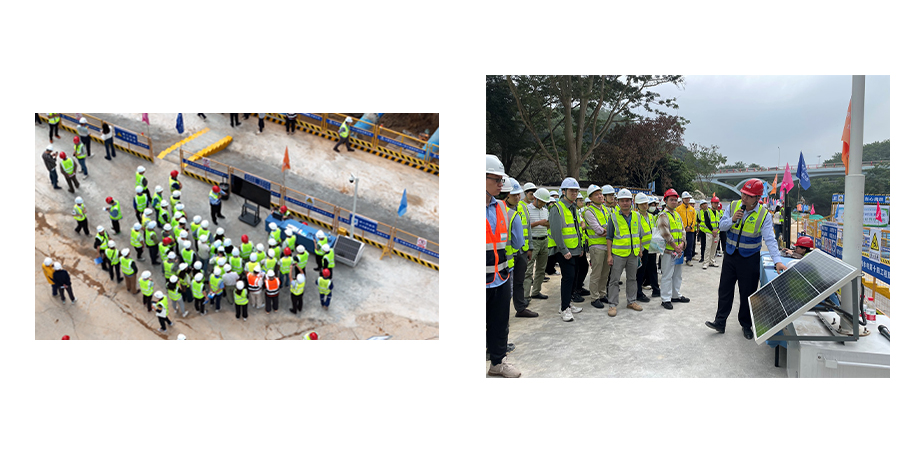

为不断提高深圳市水务工程建设管理水平,深圳市水务局于12月14日组织举办了全市水务行业建设管理业务培训,对重点项目罗田水库—铁岗水库输水隧洞工程、罗田水库提标改造工程项目开展了现场观摩调研。市水务局建管处、市水务工程质量监督站、市建筑工务署文体和水务管理中心、市东江水源工程管理处、市西部水源管理中心、市北部水源管理中心、市东部水源管理中心、市公明调蓄工程管理处、市深圳河湾流域管理中心、市茅洲河流域管理中心、市龙岗河坪山河流域管理中心、市观澜河流域管理中心、各区(新区)水务局等单位100余人参与了本次观摩培训。
一.罗田水库提标改造工程概况

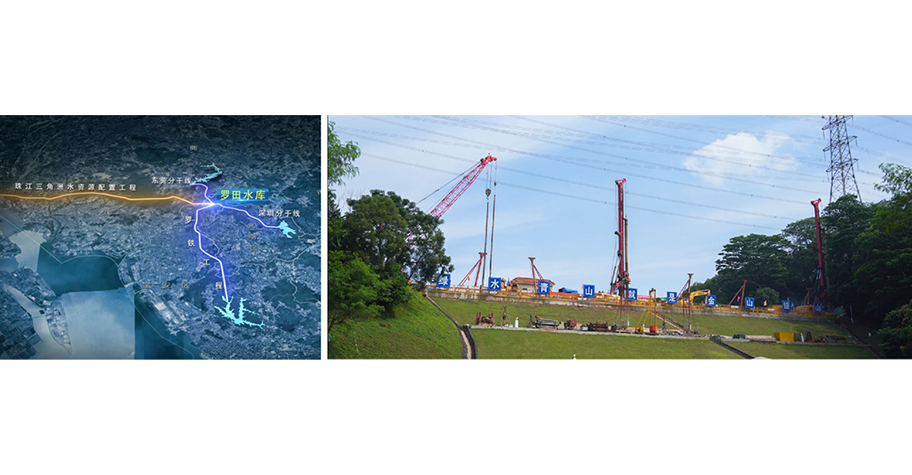

罗田水库提标改造工程,是将罗田水库工程等别提高至Ⅱ等,工程规模大(2)型,大坝防洪标准为500年一遇洪水设计,5000年一遇洪水校核。溢洪道消能防冲洪水标准为50年一遇洪水设计。

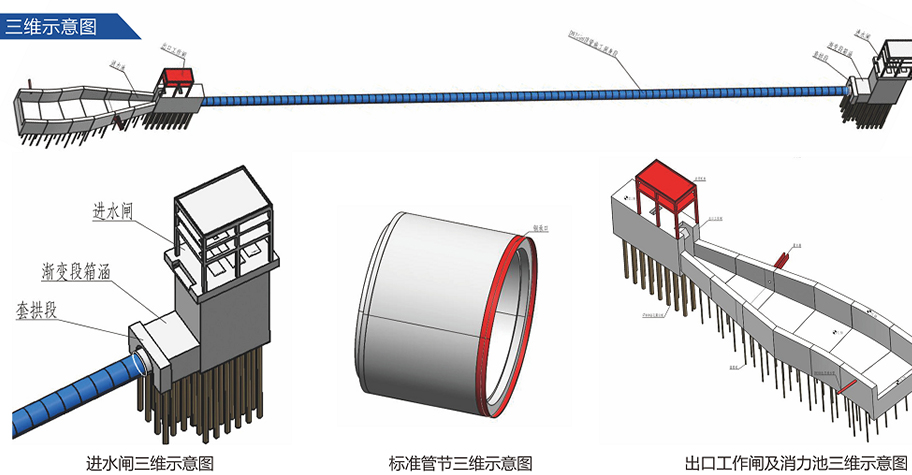

项目主要施工内容为新建泄洪防空洞进水口、出水口和出口消力池、混凝土防渗墙及帷幕灌浆、溢洪道加固修复、1-6号码头等。

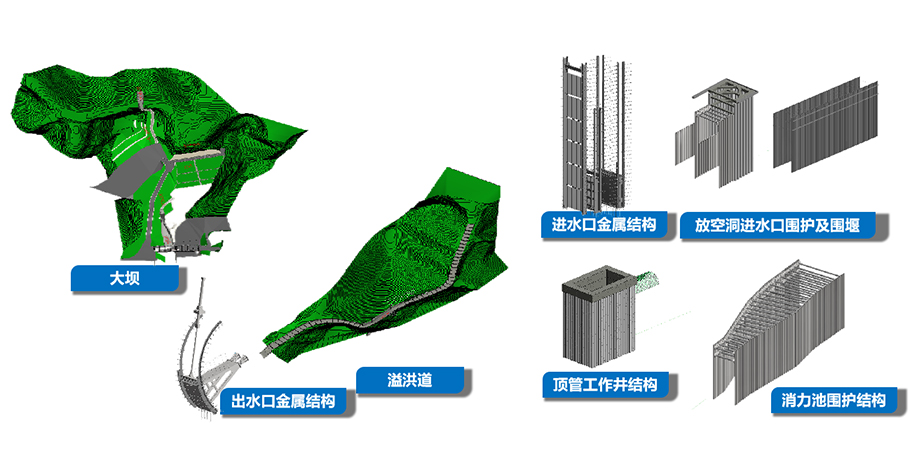

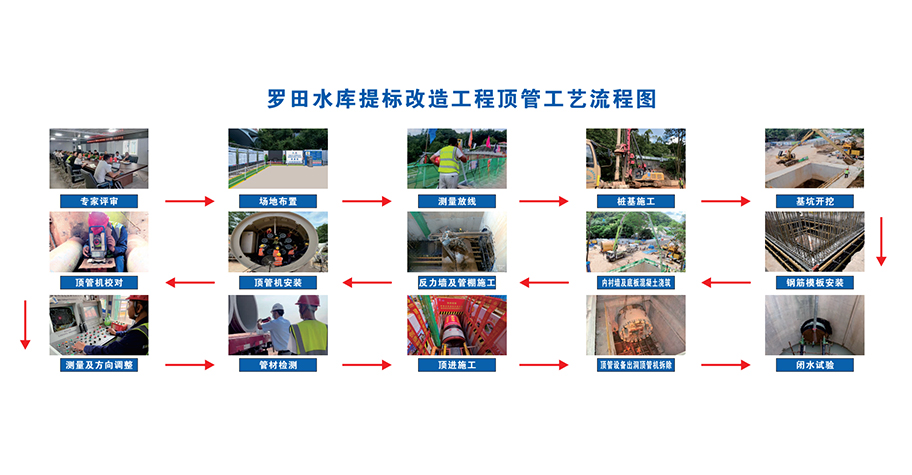

观摩现场,项目部管理人员就工程概况、施工工艺流程、施工内容、顶管施工段进行了详细汇报。罗田水库提标改造工程BIM模型

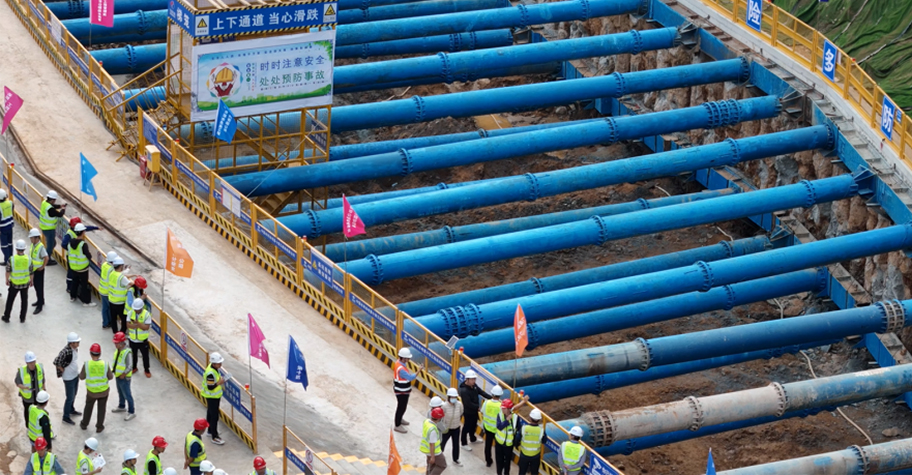

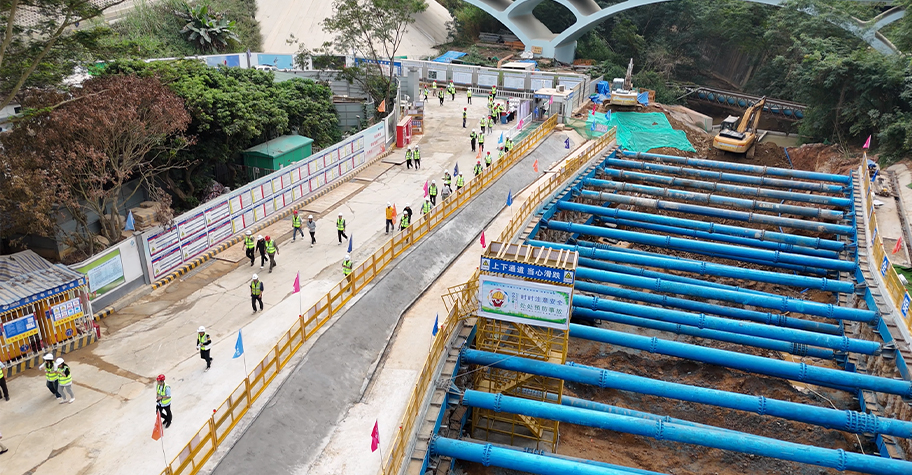

带领参观了泄洪消力池,详细了解施工情况和顶管施工原理。观摩人员对项目顶管施工的先进技术工艺给予赞扬。
过程中针对项目智慧建造“一张图指挥中心”、BIM+GIS应用、BIM+GIS一体化的实施路径、智慧工地等内容进行了重点介绍,同时展示了现场安装的智慧工地设备等。
二.智慧建造重点应用

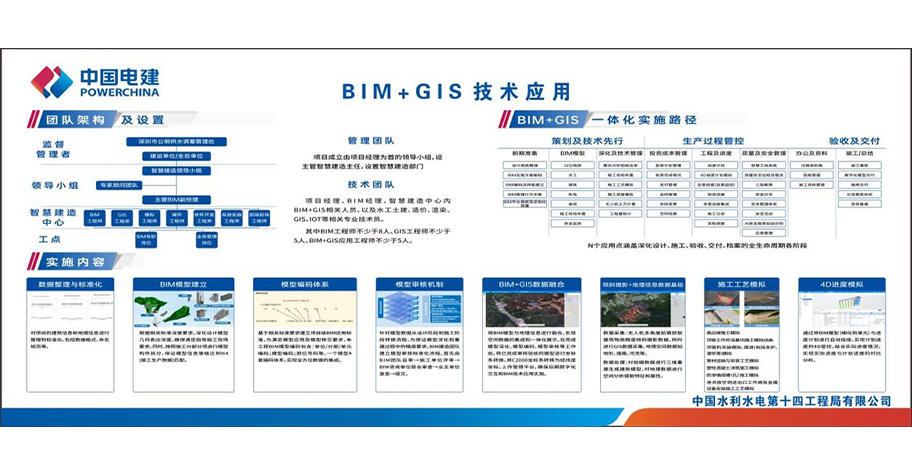

- BIMGIS应用

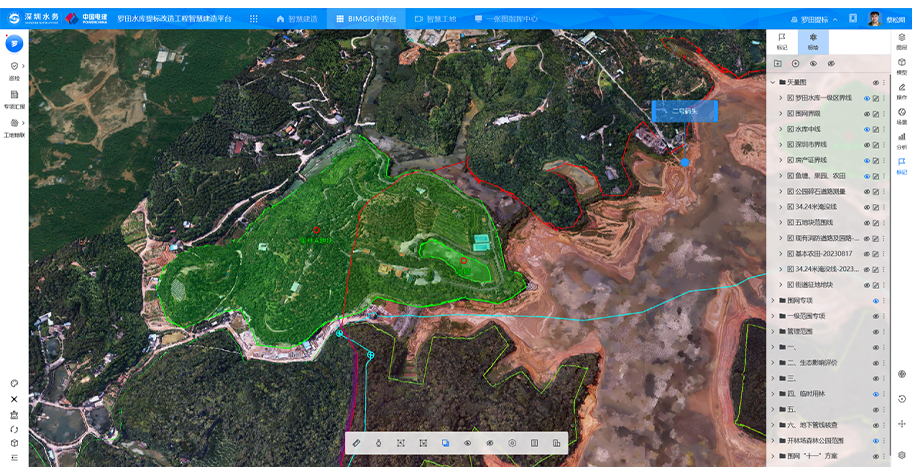

项目中标后立即利用飞马无人机对原始地貌进行采集并生成GIS模型。利用GIS模型对围网布置、征地、用地范围、临建、场地布置等进行规划和确认。同时收集管理范围内其他建筑的BIM模型,确认与本项目的位置关系。

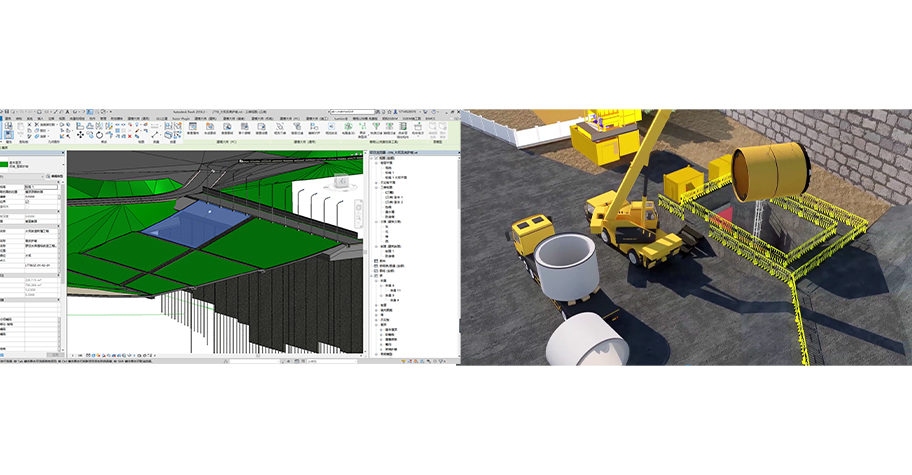

对本项目重难点施工方案进行方案验证模拟及动画制作、对模型进行拆分及编码,以满足数字化交付至运维阶段。
- 人员定位

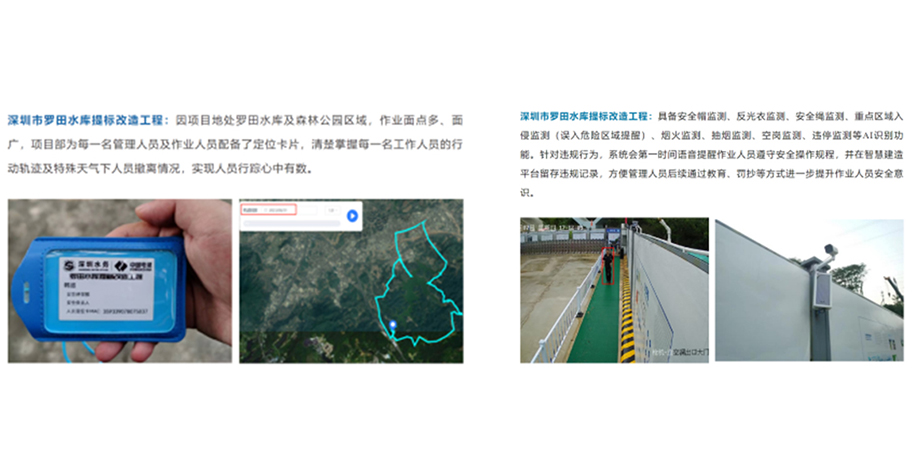

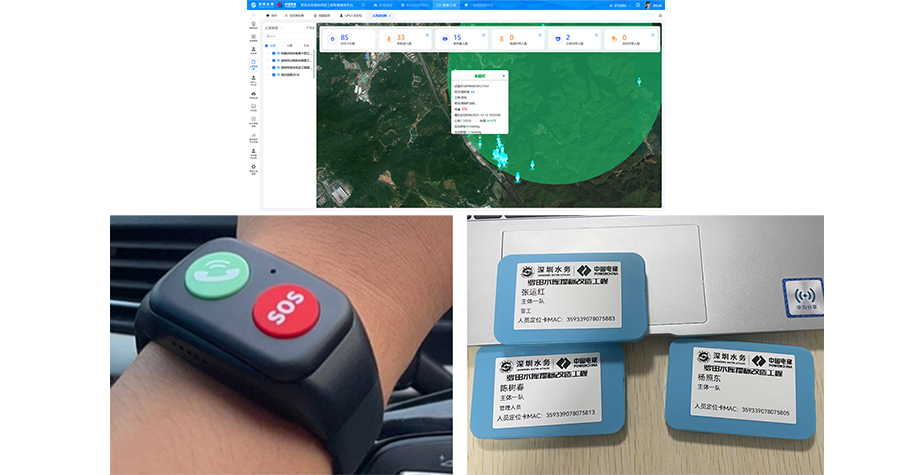

项目包含隧道内及地面施工作业面,作业面分散且集中作业区场地受限,针对不同工种,使用定位手环及定位工卡,采用GPS及北斗双模,结合电子围栏技术。监测人员位置、体温、心率及血压,实现作业人员/管理人员的精确定位与身体健康状态预警。
- AI识别

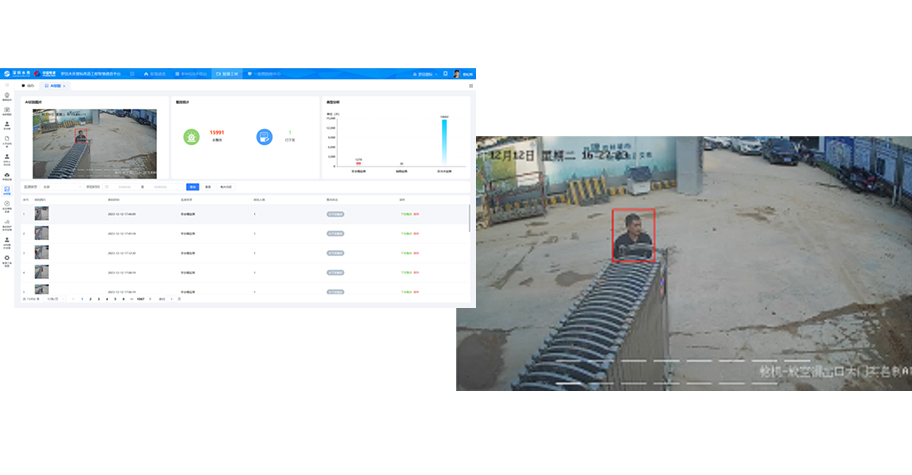

项目利用AI识别技术,检测安全帽、反光衣、安全绳、重点区域、烟火、抽烟等能力,识别到违规行为后,通过安装在现场的智能广播,即时播报人员的违规行为。识别记录传回到罗田水库智慧建造平台进行记录,并可支持数据二次利用,生成安全巡检记录进行整改下发,帮助对提升工地安全管理水平。
- 临边防护

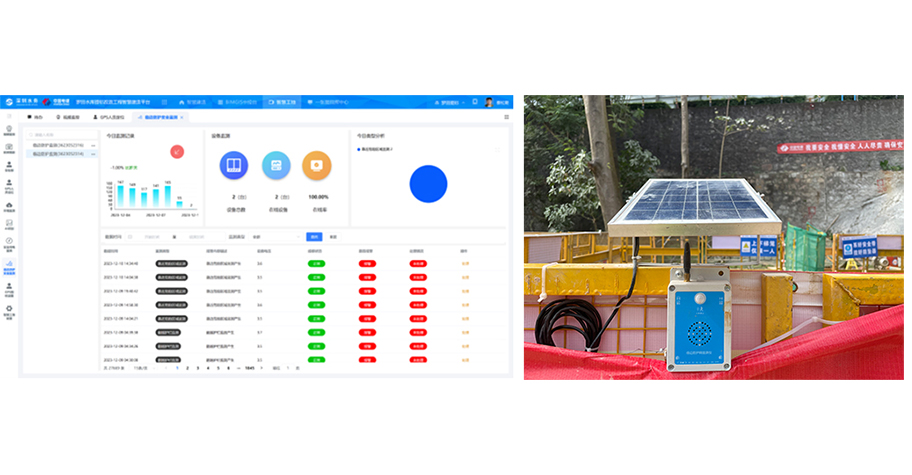

针对高边坡、水库边缘等危险部位现场重点临边护栏,进行人员临边监测,一旦发生护栏被拆除现象,人员翻越护栏现象,可即时进行现场声光报警警示,并回传包含报警部位的信息到平台,管理员可迅速调取护栏附件监控摄像头进行情况确认,并快速赶赴发生地点进行处置。

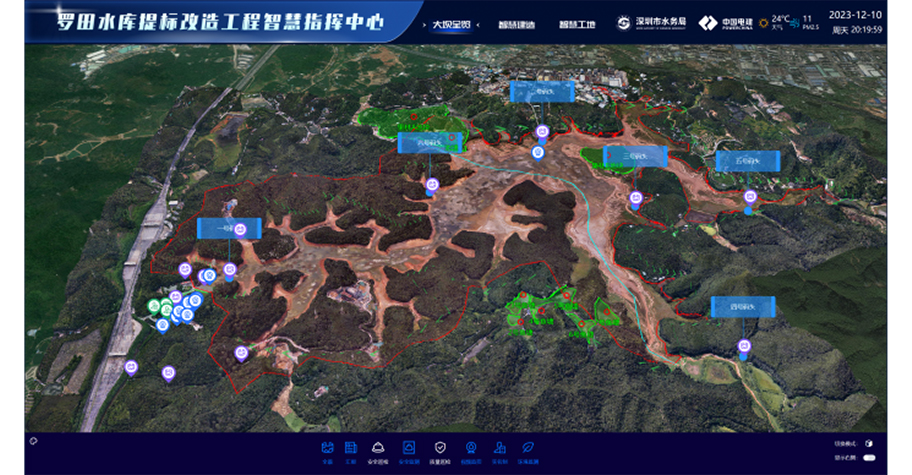

- 一张图指挥中心

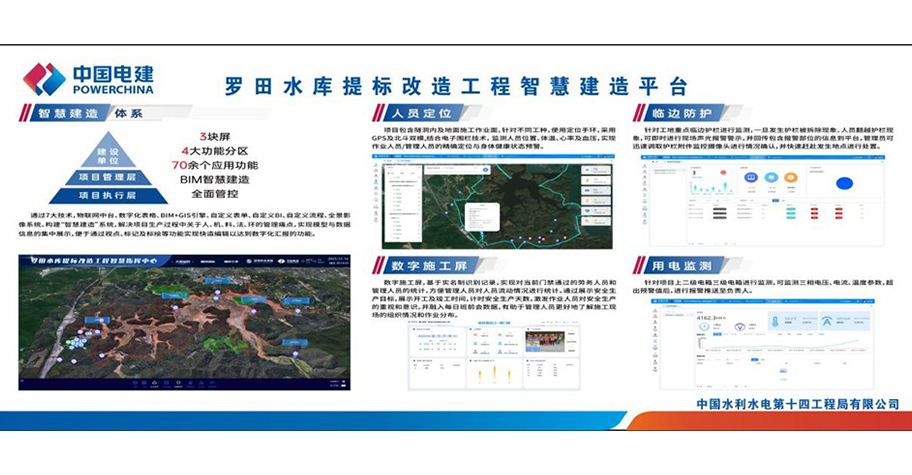

通过“物联网中台、数字化表格、BIM+GIS引擎、自定义表单、自定义BI、自定义流程、全景影像系统”七大技术构建“智慧建造”系统,解决项目生产过程中关于人、机、料、法、环的管理痛点,实现模型与数据信息的集中展示,便于通过视点、标记及标绘等功能实现快造编辑以达到数字化汇报的功能。
相应做法在深圳水务第十六期水务工程质量安全评估中,受到了评估人员的认可,这些做法可推广、可复制、可操作,希望能对各项目的后续工作有所帮助。
下一步,筑云科技将充分发挥智能建造技术力量,持续助力项目更快速、更安全,更高质量施工,加快推进工程实施,为早日实现满足珠三角水资源配置工程通水条件的目标勇毅前行,打造深圳市水库除险加固标杆项目,助力深圳市实现“一网互联、两江并举、三纵四横”的水网格局和百年民生水务工程目标,为建设中国特色社会主义先行示范区提供可靠的用水保障。
