2018年11月21日重庆市住房和城乡建设委员会公布2018年度重庆市建筑信息模型 BIM技术应用示范项目 ,其中我司与甲方共同参与了重庆市渝北区中医院建设项目和快速路三纵线红岩村嘉陵江大桥至五台山立交建设项目的实施,我司作为BIM实施方严格按照示范内容、进度和相关技术要求开展工作,我们以高标准、高要求提升BIM实施项目创新性和整体性,并高效率的推进示范项目的建设。

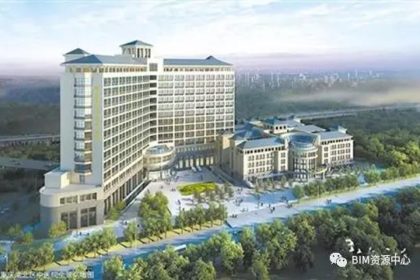

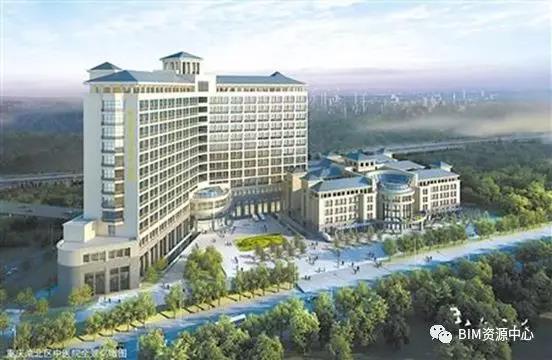

一、重庆市渝北区中医院建设项目BIM技术应用重难点分析
1.医疗建筑项目体量大、设计复杂。项目业态布置复杂,涉及建筑设计、专项设计、分包多,协调难度大。
解决方案:基于BIM技术,搭建BIM协同管理平台,使得各参与方基于一个平台进行沟通协调配合,提升沟通效率。
2.医疗建筑采光通风等环境要求高,并且由于未人员密切区域,疏散要求高,如何保障消防疏散效率,各业务部门之间客流有效组织,同时确保项目与周边环境协调统一。
解决方案:采用BIM技术进行环境分析模拟,整合周边场地环境,进行VR体验式校核,得到真实的体验感,模拟后期投入使用后的情况,所见及所得。
3.在如此复杂的设计情况下,如何确保设计零碰撞,设计合理性,设计舒适性,满足节能要求;同时确保各专业之间综合协调无误。
解决方案:基于BIM系统平台,实时搭建及更新设计院、各参与方图纸及资料,进行碰撞分析及模拟,确保各参与方协调无误。
4.项目复杂,施工需要考虑重难点多,例如:大型医疗设备吊装与运输方案;大体量混凝土浇筑及质量控制;深基坑开挖与支护等。
解决方案:重难点施工工序采用BIM技术进行模拟分析演示,模拟施工工序先后关系及对周边情况的影响,并对施工单位及安装工人进行辅助交底。
5.参与施工单位较多,技术、进度、场布协调难度大。
解决方案:施工前,完成BIM场平布置,进行施工4D模拟,考虑总包及各分包工作面动态布置及施工情况,避免工作交叉影响
6.如何保障施工/施工项目数据完美继承到后期物业运维阶段,搭建智能化BIM+FM智慧运维管理系统。
解决方案:竣工BIM信息数据直接对接运维BIM数据,集成现场监控及监测数据,实现基于BIM的FM管理平台。

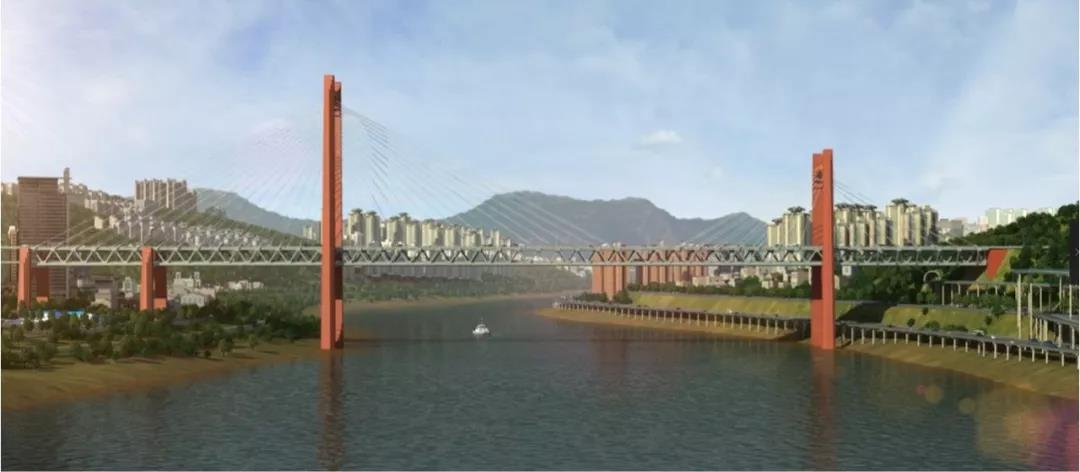

二、快速路三纵线红岩村嘉陵江大桥至五台山立交建设项目BIM技术应用点分析
1.模型搭建
模型设计分类:大桥整体模型设计分为桥墩类、桥塔类、桥台类、大桥支座类、钢桁梁节点类、索结构类、桥面系类与附属设施,共计七大类别,其中一级构件200余类,二级组合构件150余类。
2.碰撞整合协调分析
在设计、施工前或施工中,通过不同专业分工协同设计与施作,难免会在设计与施工上发生空间碰撞的问题,通过BIM 模型整合、协调来改善设计成果,及时发现空间冲突,以协助工程师能快速准确且有效率地解决问题。
3.BIM-VR虚拟体验展示
结合本项目特点,将VR技术与BIM技术深度结合,通过筑云-BIMVR平台将项目BIM模型轻量化导出,在BIMVR平台中进行碰撞检查,空间分析等高度可视化BIM应用,BIMVR模型为项目各阶段都提供了VR交互环境。
4.无人机倾斜摄影+土方分析
运用无人机+BIM逆向建模的方法采集并模拟土石方的开挖与回填,让人直观有效地开展土石方的挖运分析与运算,能做到土方平衡计算的精确化与精细化,对项目成本管控发挥了重要作用。
5.无人机倾斜摄影逆向建模
基于详尽的航测数据,进行影像预处理、区域联合平差、多视影响匹配等一系列操作,批量建立高质量、高精度的三维GIS模型。
6.三维扫描技术应用
采用三维激光扫描技术对项目进行完整的空间点云数据采集,快速构建三维点云模型,通过与BIM模型对比,在模型中显示实体偏差,输出实测实量数据,保证数据的真实客观,提高质量检测效率。局部采用三维扫描数据进行土方测算。
7.BIM技术交底及移动端应用
将BIM技术应用到现场技术管理中,从原来的以图纸为沟通资料的模式转换为以BIM模型为中心辅助交底及技术沟通,并通过移动端辅助现场施工管理。
8.施工工序模拟
针对本项目复杂施工节点,采用BIM技术进行工艺模拟,辅助施工指导。包含桥台、桥塔施工工序模拟,钢结构施工模拟,拉索施工模拟等
9.BIM形象进度管理
基于BIM智慧管理平台-施工进度管理模块,辅助项目形象进度管理,方便查看项目最新进度情况。
10.VR安全体验馆
搭建项目施工VR安全体验教育环境,进行高空坠落、物体打击、用电安全等多方位安全VR体验,提升安全教育效果。
11.质量/安全问题管理与追溯
基于项目BIM管理平台,搭建项目质量安全管理体系,制定问题追溯机制,确保问题落实、解决,并具有可追溯性以及高效解决。
